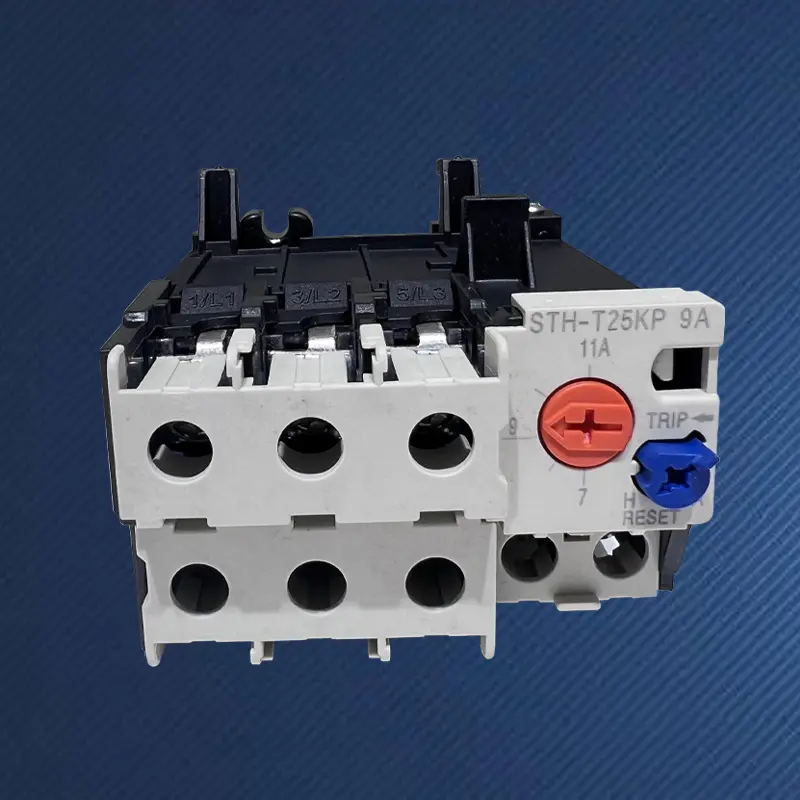

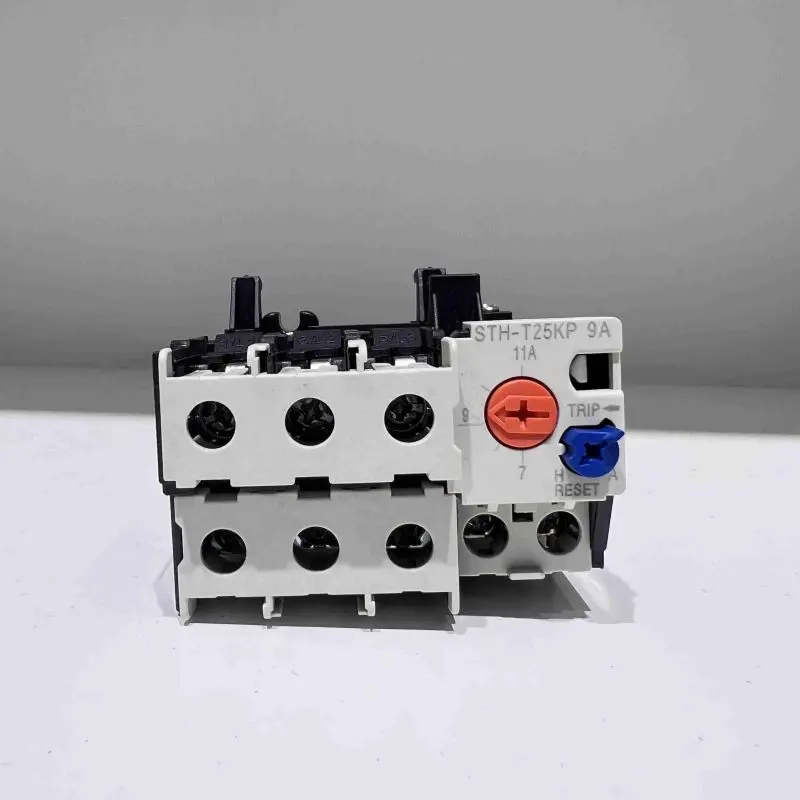

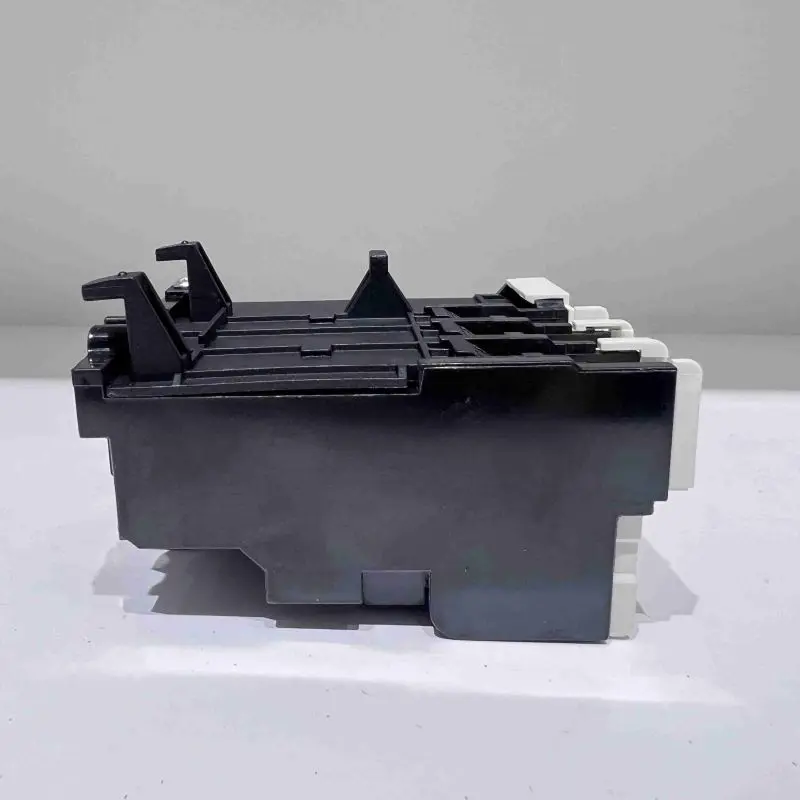

Relè di sovraccarico termico TH-T25 18A

Nel mondo della protezione dei motori, la regolabilità universale significa flessibilità, ma comporta anche la complessità del debugging e il rischio di parametri incoerenti. Il relè termico di sovraccarico China SPX TH-T25 18A va nella direzione opposta. Non è uno strumento ampiamente regolabile, ma una "carta d'identità di sicurezza" fusa con precisione per una corrente nominale di 18 A del motore. In fabbrica, la calibrazione finale viene completata con il parametro di protezione del nucleo -18A corrente impostata, garantendo che ogni prodotto possa fornire la migliore protezione corrispondente per i motori di quello specifico livello di potenza fuori dalla scatola. Rappresenta una filosofia ingegneristica efficiente che persegue la standardizzazione, la coerenza e la facilità d'uso.

Vantaggio:

Il prodotto è stato profondamente calibrato intorno ai 18 A durante il processo di produzione e le caratteristiche termiche della striscia bimetallica e l'adattamento meccanico del meccanismo di rilascio hanno raggiunto a questo punto il loro livello ottimale. Gli utenti non devono effettuare regolazioni in loco, eliminando sostanzialmente le azioni di protezione premature o ritardate causate da una calibrazione manuale imprecisa.
Nella produzione di apparecchiature complete o progetti batch, l'uso del relè termico TH-T25 18A in stock può rendere le caratteristiche di protezione di tutti i motori della stessa potenza altamente coerenti, migliorando la standardizzazione e l'affidabilità dell'intero sistema.
La corrente di impostazione di 18 A corrisponde esattamente alla gamma di potenza del motore trifase tradizionale da 7,5 kW a 9 kW con tensione di 380 V, rendendolo un partner ideale per molti ventilatori, pompe dell'acqua e motori di azionamento meccanico di medie dimensioni.
Il modello di capacità termica e dissipazione del calore dell'elemento termico del relè termico TH-T25 18A è ottimizzato per le caratteristiche di riscaldamento dei motori di questo livello di corrente, che possono simulare in modo più realistico il processo di aumento della temperatura degli avvolgimenti del motore in caso di sovraccarico, frequenti arresti di avviamento e altre condizioni di lavoro.
Ingegneri e installatori non hanno bisogno di consultare grafici delle curve o utilizzare cacciaviti per effettuare regolazioni, possono installare direttamente il cablaggio, risparmiando notevolmente tempo di debug e riducendo gli errori umani.

Scenari applicativi tipici

Protezione del nucleo per pompe di circolazione dell'acqua da 7,5 kW-9 kW e pompe booster per l'acqua di alimentazione.
Protezione da sovraccarico per piccoli compressori d'aria, motori a cinghia di trasmissione e miscelatori.
Unità di protezione della potenza per ventilconvettori e ventilatori di rinnovo dell'aria di medie dimensioni.
Il produttore dell'apparecchiatura utilizza il relè di sovraccarico termico TH-T25 18A come componente protettivo standardizzato e privo di debug su uno dei suoi modelli a potenza fissa.

Il relè termico STH-T25 è adatto per il contattore CA S-M20/25

Telaio(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Contattore AC adatto	S-M10/12		S-M20/25				S-M35/50
Struttura dei contatti ausiliari	Ritorno manuale o automatico
Regola la selezione dell'intervallo (A)	Seleziona(A)	Regolare l'intervallo (A)	Seleziona(A)		Regolare l'intervallo (A)		Seleziona(A)	Regolare l'intervallo (A)
	0,24 A	0,2~0,32	1,3 A		1~1.6		29	24~34
	0,35 A	0,28~0,42	1,7 A		1.4~2.0		35	30~40
	0,5 A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7 A	0,55~0,85	2,5 A		2~3
	0,9 A	0,7~1,1	3,6 A		2.8~4.4
	1,3 A	1~1.6	5A		4~6
	1,7 A	1.4~2.0	6,6 A		5.2~8
	2.1A	1,7~2,5	9A		7~11
	2,5 A	2~3	11A		9~13
	3,6 A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6,6 A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Struttura dei contatti ausiliari	1a1b(1NA+1NC)

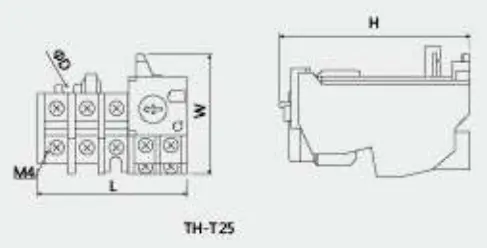

Profilo e dimensione di installazione
	Tipo		L	W	H	φD
	TH-T25		63	51	81	4.5
