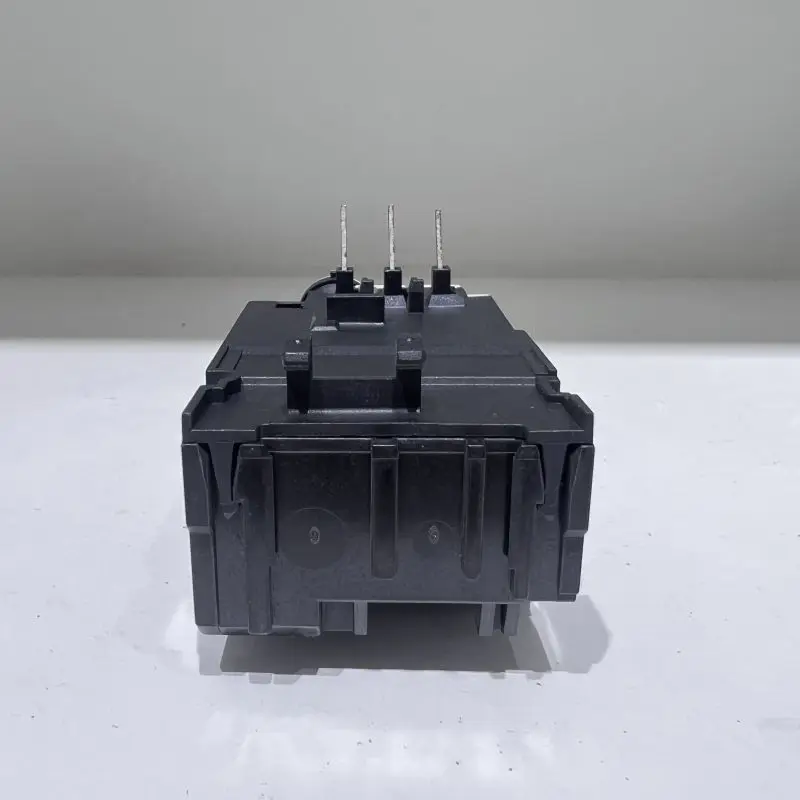

Relè termico TH-T18 0,35 A

Negli strumenti di automazione, negli azionamenti di precisione e nelle piccole apparecchiature esistono numerosi micromotori trifase con una potenza di poche centinaia di watt. La corrente nominale di questi motori è estremamente ridotta (solitamente inferiore a 1 A) e la curva di protezione dei relè termici per uso generale all'interno di questo intervallo spesso non è sufficientemente precisa per ottenere una protezione efficace. Il resistente relè termico SPX TH-T18 da 0,35 A è una soluzione professionale progettata per applicazioni con corrente così ridotta. Raggiunge un'elevata sensibilità e protezione della stabilità a una corrente di 0,35 A attraverso la miniaturizzazione e la progettazione precisa di materiali in lamiera bimetallica, elementi riscaldanti e meccanismi di azione, colmando il divario nella protezione specializzata per micromotori.

Caratteristiche:

Il relè termico TH-T18 da 0,35 A di alta qualità della fabbrica SPX è stato sottoposto a una speciale ottimizzazione strutturale termomeccanica per affrontare il debole calore generato da piccole correnti intorno a 0,35 A. Ciò garantisce che la striscia bimetallica possa produrre una deformazione sufficiente e precisa, consentendo alla funzione di protezione a tempo inverso di attivarsi in modo affidabile anche in caso di piccoli sovraccarichi (come 1,1 volte In), evitando punti ciechi di protezione.

TH-T18 garantisce un'uniformità estremamente elevata delle caratteristiche di protezione tra i prodotti attraverso processi di produzione di precisione, anche su scala micro dove le fluttuazioni di corrente a livello di microampere possono influenzare i punti di protezione, rendendolo adatto per applicazioni di massa in micro dispositivi standard. Di dimensioni squisite, può essere collegato direttamente a micro contattori CA (come quelli di grado 9 A ~ 12 A) per formare un micro avviatore ultra compatto, risparmiando notevolmente spazio prezioso nel quadro elettrico.

Vantaggio:

Il relè termico personalizzato TH-T18 da 0,35 A, come componente di protezione elettromeccanica pura, non richiede alimentazione esterna ed è completamente insensibile alle fluttuazioni di tensione, alle armoniche e alle interferenze elettromagnetiche nei sistemi di controllo. Può anche funzionare stabilmente in microsistemi complessi alimentati da convertitori di frequenza o alimentatori a commutazione.

Sebbene il meccanismo di azione sia piccolo, è comunque dotato di chiari pulsanti di ripristino manuale e segnali di indicazione di intervento, che facilitano il riconoscimento dello stato e il ripristino dei guasti nelle microunità di controllo densamente installate.

Il relè termico STH-T18 è adatto per il contattore CA S-M10/20

Telaio(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Contattore AC adatto	S-M10/12		S-M20/25				S-M35/50
Struttura dei contatti ausiliari	Ritorno manuale o automatico
Regola la selezione dell'intervallo (A)	Seleziona(A)	Regolare l'intervallo (A)	Seleziona(A)		Regolare l'intervallo (A)		Seleziona(A)	Regolare l'intervallo (A)
	0,24 A	0,2~0,32	1,3 A		1~1.6		29	24~34
	0,35 A	0,28~0,42	1,7 A		1.4~2.0		35	30~40
	0,5 A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7 A	0,55~0,85	2,5 A		2~3
	0,9 A	0,7~1,1	3,6 A		2.8~4.4
	1,3 A	1~1.6	5A		4~6
	1,7 A	1.4~2.0	6,6 A		5.2~8
	2.1A	1,7~2,5	9A		7~11
	2,5 A	2~3	11A		9~13
	3,6 A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6,6 A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Struttura dei contatti ausiliari	1a1b(1NA+1NC)

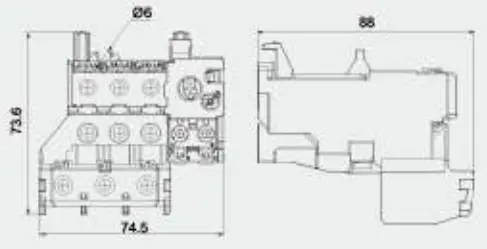

Profilo e dimensione di installazione
	Tipo		L	W	H	φD
	TH-T25		63	51	81	4.5
