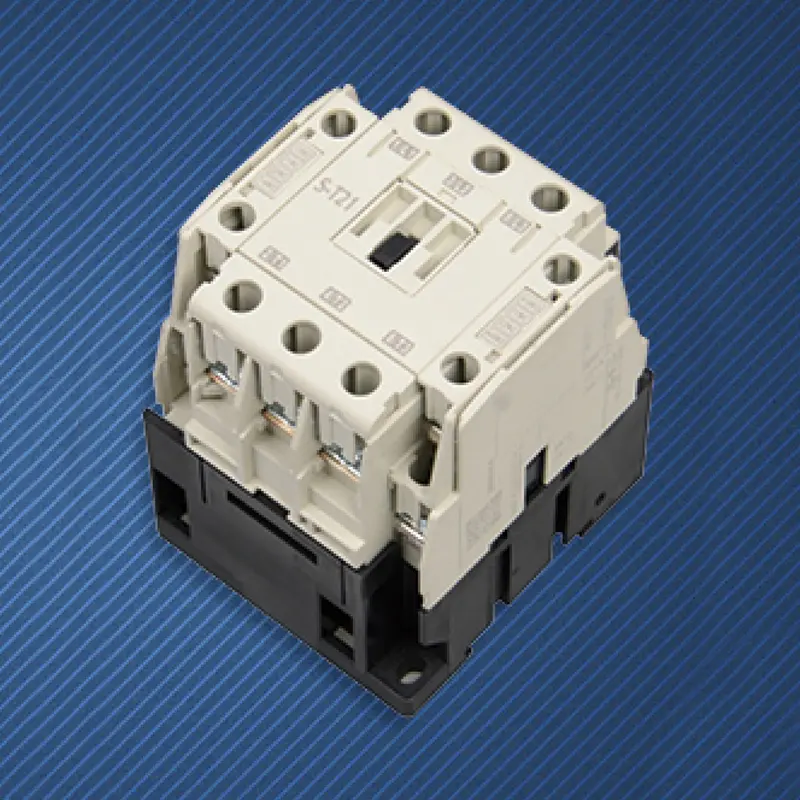

Contattore elettrico CA da 21 A

Nel vasto campo dell'industria che richiede automazione avanzata e controllo elettrico, il livello di corrente da 21 A segna un punto di intersezione ampiamente utilizzato: è abbastanza potente da azionare le principali apparecchiature di produzione di piccole e medie dimensioni; È sufficientemente standardizzato da diventare uno dei componenti più comunemente utilizzati nella progettazione elettrica. In qualità di produttore professionale di contattori CA in Cina, il nostro durevole contattore elettrico CA da 21 A di SPX è la "pietra angolare universale" di questa gamma. Non persegue parametri prestazionali estremi, ma fornisce a ingegneri e integratori di sistema una selezione standard "senza errori" basata su design classico, prestazioni affidabili, ampia disponibilità ed eccellente rapporto costo-efficacia. Che si tratti di progettazione standardizzata in nuovi progetti o di sostituzione di pezzi di ricambio nella manutenzione, può integrarsi perfettamente e svolgere il ruolo di un forte esecutore nel ciclo di controllo.

Caratteristiche:

Con una corrente nominale di 21 A, corrisponde esattamente a un motore asincrono trifase da circa 11 kW a 380 V di tensione, o a un carico di circa 4,6 kW a 220 V monofase, coprendo perfettamente il fabbisogno di corrente della stragrande maggioranza di ventilatori, pompe dell'acqua, compressori, trasportatori e circuiti di riscaldamento di piccole e medie dimensioni.
Durata elettrica affidabile: il contatto principale è realizzato in materiale in lega a base di argento ed è stato ottimizzato per la progettazione di estinzione dell'arco. Nella categoria di utilizzo standard AC-3 (avviamento/arresto del motore), può garantire operazioni elettriche affidabili per decine di migliaia o addirittura più di 100.000 volte, soddisfacendo i frequenti requisiti di avvio/arresto negli ambienti industriali.
Il design della bobina ha una buona resistenza alle fluttuazioni di tensione e la struttura complessiva è insensibile alla polvere, all'umidità e ad alcuni sbalzi di temperatura. Può funzionare stabilmente in ambienti industriali generali con basse esigenze di manutenzione.
Il contattore elettrico CA da 21 A di alta qualità è generalmente installato su una guida DIN standard da 35 mm e può essere organizzato ordinatamente con altri interruttori automatici, relè e altri componenti. Fornire terminali a crimpare a vite per una connessione stabile e affidabile.
La maggior parte dei modelli supporta la comoda installazione di moduli di contatti ausiliari sulla parte superiore o laterale per espandere i segnali di controllo (come autobloccaggio, interblocco e feedback di stato), soddisfacendo complessi requisiti di controllo logico senza la necessità di sostituire il contattore principale.

Applicazione

Controllo di accensione/spegnimento dell'alimentazione principale per ventilatori trifase da 7,5 kW-11 kW, pompe dell'acqua, compressori d'aria e piccole macchine utensili.
Unità di esecuzione start-stop per ventilconvettori di medie dimensioni, unità di rinnovo dell'aria e pompe di circolazione dell'acqua.
Il contattore elettrico CA da 21 A personalizzato viene utilizzato per il controllo del motore per azionare nastri trasportatori e ascensori da leggeri a medi.
Come interruttore di comando a distanza per il controllo di gruppi di illuminazione e apparecchiature di riscaldamento elettrico (come piccole caldaie).
Il contattore elettrico CA da 21 A funge da attuatore standard per terminali PLC o uscite relè, controllando l'alimentazione di una singola postazione di lavoro.

Parametro del contattore magnetico CA SPX

Telaio(A)			SS-T21
KW/HP(AC-3) Potenza rete (AC-3) IEC60947-4		220 V	4
		380 V	7.5
Corrente rinnovata (AC-3) GB14048.4		220 V	20
		380 V	20
Corrente di riscaldamento collegata (A)			32
Tensione isolata (V)			660
Contatto ausiliario AC-15	Contatto	Standard	2NA+2NC
	Corrente rete (A)	220 V	1.6
		380 V	0.95
Vita elettrica			100
Vita meccanica			500

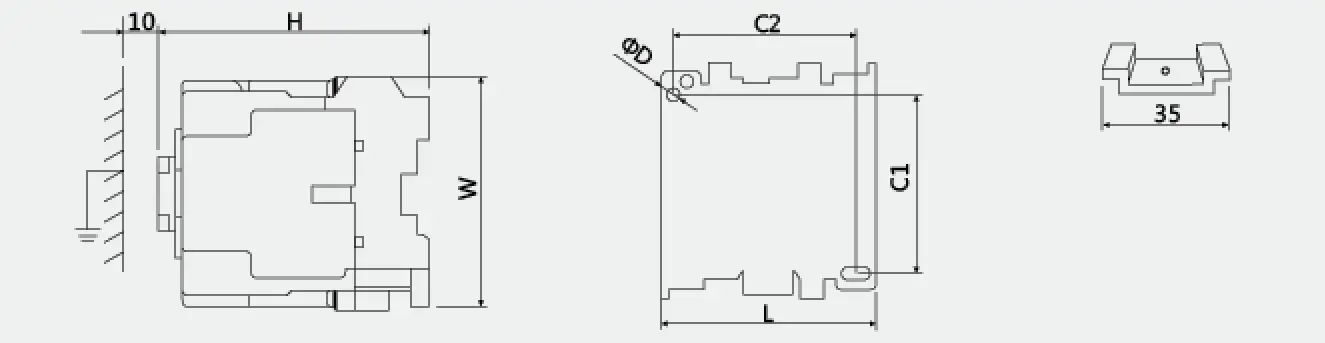

Profilo e dimensione di installazione
			Tipo	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
