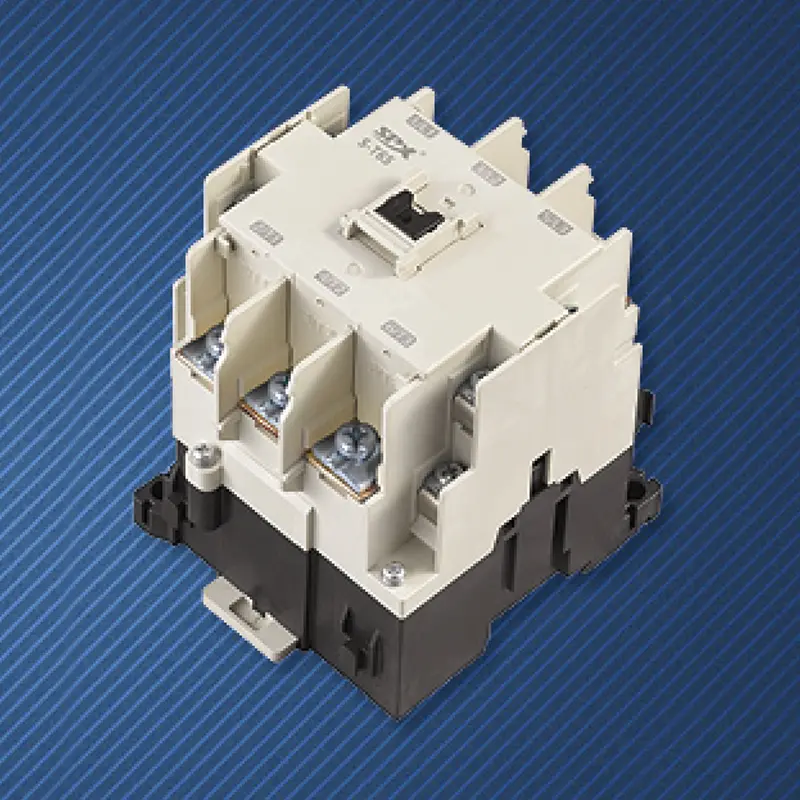

Contattore da 65 A per unità CA Carrier

Il contattore da 65 A di alta qualità per unità CA Carrier prodotto da SPX Electric Factory è un dispositivo di commutazione automatico che utilizza principi elettromagnetici per controllare i circuiti. Guida i movimenti dei contatti meccanici attraverso piccole correnti (l'elettrificazione della bobina genera un campo magnetico) per ottenere l'on-off dei circuiti principali ad alta corrente. La sua struttura principale comprende un sistema elettromagnetico (bobina, nucleo di ferro), un sistema di contatto (il contatto principale trasporta corrente elevata, il contatto ausiliario viene utilizzato per il circuito di controllo) e un dispositivo di estinzione dell'arco (elimina l'arco). Adatto a scenari come l'arresto dell'avviamento del motore, il controllo dell'illuminazione, la gestione dell'alimentazione delle apparecchiature industriali, ecc., presenta caratteristiche di sicurezza e affidabilità, forte capacità di funzionamento frequente e isolamento dei circuiti ad alta e bassa tensione. È un componente esecutivo chiave nei sistemi di controllo dell'automazione.

Tecnica di cablaggio: collegare il contatto normalmente aperto del pulsante di avvio in parallelo al contatto ausiliario normalmente aperto del contattore da 65 A per unità CA Carrier, inserire il contattore e chiudere il contatto ausiliario normalmente aperto. Fornendo continuamente energia alla bobina attraverso il proprio punto ausiliario normalmente aperto, si forma l'autobloccaggio. Premendo il pulsante rosso di arresto si provoca la perdita di potenza del contattore.

Installazione e manutenzione

Prima dell'installazione, l'ispezione deve confermare se i dati tecnici del contattore 65A personalizzato per unità CA Carrier soddisfano gli standard, come tensione nominale, corrente, frequenza operativa, ecc. È inoltre necessario verificare se l'aspetto è danneggiato, se l'azione è flessibile e misurare il valore di resistenza CC e il valore di resistenza di isolamento della bobina. La posizione di installazione deve essere verticale, con un'inclinazione non superiore a 5°, e un lato del foro di dissipazione del calore deve essere rivolto in direzione verticale. Durante l'installazione del cablaggio, evitare che parti quali viti, rondelle e connettori cadano, poiché potrebbero causare il blocco o il cortocircuito del contattore CA. Dopo l'installazione è necessario verificare se il cablaggio è corretto. Quando il contatto principale non è elettrificato, è necessario accenderlo e spegnerlo più volte per verificare se c'è rumore dopo l'azione del contatto principale e l'attrazione del nucleo di ferro. Solo dopo aver confermato che non ci sono errori è possibile metterlo in uso. Non è consentito collegare il contattore CA all'alimentazione CC, altrimenti brucerà la bobina

Parametro del contattore magnetico CA SPX

Telaio(A)			SS-T65
KW/HP(AC-3) Potenza rete (AC-3) IEC60947-4		220 V	18,5/22
		380 V	30/45
Corrente rinnovata (AC-3) GB14048.4		220 V	68
		380 V	65
Corrente di riscaldamento collegata (A)			100
Tensione isolata (V)			690
Contatto ausiliario AC-15	Contatto	Standard	2NA+2NC
	Corrente rete (A)	220 V	1.6
		380 V	0.95
Vita elettrica			65
Vita meccanica			300

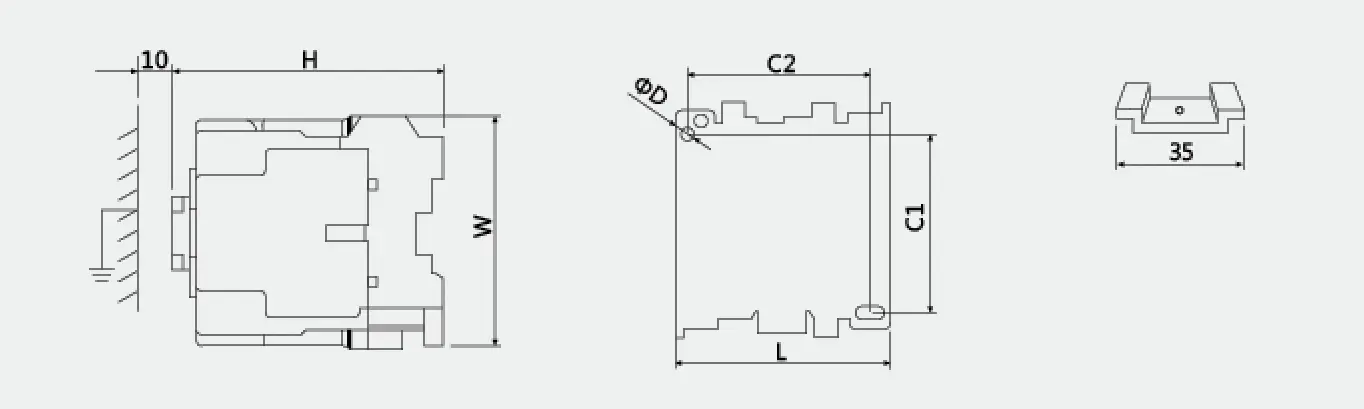

Profilo e dimensione di installazione
			Tipo	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
