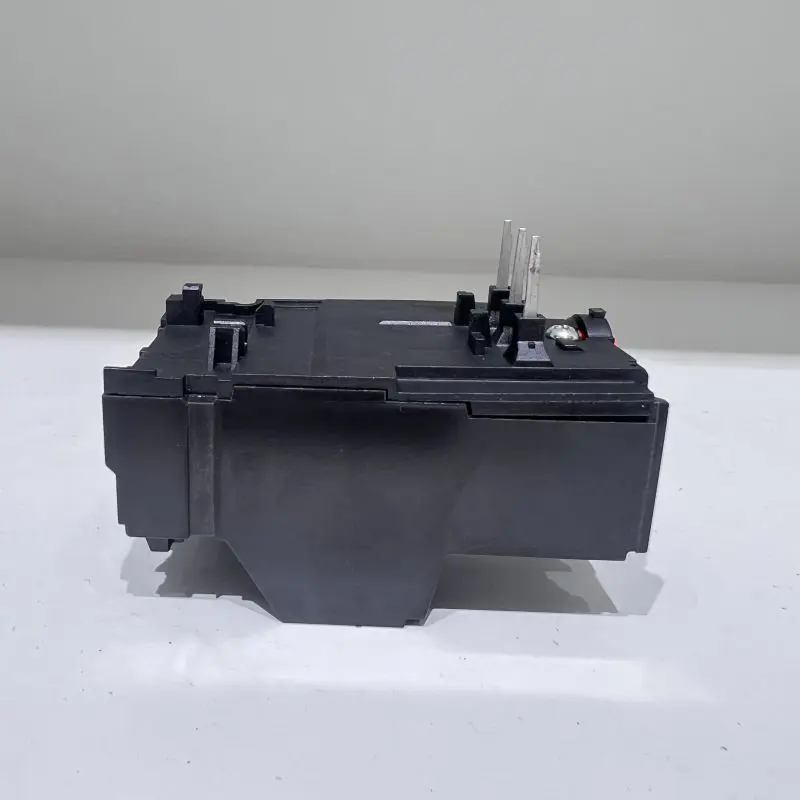

Relè di sovraccarico termico TH-N12

Nel campo della distribuzione dell'energia industriale e del controllo dell'automazione, esiste un gran numero di motori di piccole e medie dimensioni e i loro requisiti di protezione richiedono precisione e affidabilità, nonché facilità di integrazione e manutenzione. Il relè di sovraccarico termico TH-N12 di alta qualità e certificato CE della fabbrica SPX è un modulo di protezione standardizzato progettato per soddisfare questa domanda diffusa. Non persegue un intervallo estremamente ampio, ma fornisce prestazioni di protezione altamente mature e costanti all'interno di un intervallo di corrente ottimizzato. Che sia integrato in nuovi avviatori motore o utilizzato per la manutenzione e la sostituzione di sistemi esistenti, TH-N12 offre agli utenti una soluzione di protezione senza preoccupazioni, affidabile e facile da gestire con la sua interfaccia standardizzata e una chiara scala di regolazione.

Caratteristica

La manopola di regolazione centrale ha una chiara scala del valore della corrente, che consente agli utenti di impostare visivamente e con precisione in base alla corrente nominale del motore. Il funzionamento è intuitivo e riduce le ipotesi e gli errori durante il processo di debug.
Il design del prodotto presenta una finestra dell'indicatore di intervento (solitamente un evidente cambio di colore) e un pulsante di ripristino manuale, che rendono chiaro lo stato del dispositivo a colpo d'occhio per una rapida diagnosi dei guasti e il ripristino del sistema.
Il relè di sovraccarico termico TH-N12 di alta qualità SPX si basa sul classico principio di riscaldamento e piegatura della striscia bimetallica, fornendo una protezione da sovraccarico che si adatta alle caratteristiche termiche del motore. Il meccanismo integrato della piastra di guida differenziale garantisce la capacità di accelerare la risposta di intervento in caso di mancanza di fase e gravi guasti di squilibrio trifase.
Solitamente progettato per l'installazione plug-in diretta con piccoli contattori CA della stessa serie o modelli specificati, il relè di sovraccarico termico TH-N12 forma un avviatore elettromagnetico compatto e affidabile, risparmiando spazio di installazione e tempo di cablaggio.
I modelli di alta qualità includeranno la compensazione della temperatura ambiente per mitigare l'impatto delle variazioni della temperatura ambiente sulle caratteristiche operative della striscia bimetallica, garantendo la stabilità della protezione del relè termico TH-N12 su un intervallo di temperature più ampio.
Il guscio può fornire protezione di base dalla polvere e dai contatti accidentali per i meccanismi interni di precisione ed è adatto per l'installazione in vari armadi di controllo.

Principali scenari applicativi

TH-N12 è adatto per applicazioni di piccola e media potenza che richiedono protezione affidabile e spazio limitato:
Protezione motore per macchine confezionatrici, piccoli trasportatori, miscelatori, ventilatori e altre attrezzature.
Controllo di una singola macchina di porte automatiche, apparecchiature di ventilazione, pompe dell'acqua, ecc.
Come accessorio di protezione standard per l'unità di esecuzione (contattore) all'estremità di uscita del PLC o del controller.
Il relè termico di sovraccarico TH-N12, come modello universale ampiamente utilizzato, è comunemente usato per sostituire i relè termici danneggiati dello stesso tipo nei vecchi sistemi.

Il relè termico STH-N12 è adatto per il contattore CA S-C10/12

Telaio(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Contattore AC adatto	S-C10/12		S-C21/25		S-C50/95
Struttura dei contatti ausiliari	Ritorno manuale o automatico
Regola la selezione dell'intervallo (A)	Seleziona(A)	Regolare l'intervallo (A)	Seleziona(A)	Regolare l'intervallo (A)	Seleziona(A)	Regolare l'intervallo (A)
	0,24 A	0,2~0,32	1,3 A	1~1.6	15A	12~18
	0,35 A	0,28~0,42	1,7 A	1.4~2.0	19A	16~22
	0,5 A	0,4~0,6	2.1A	1,7~2,5	22A	18~26
	0,7 A	0,55~0,85	2,5 A	2~3	29A	24~34
	0,9 A	0,7~1,1	3,6 A	2.8~4.4	35A	30~40
	1,3 A	1~1.6	5A	4~6	42A	34~50
	1,7 A	1.4~2.0	6,6 A	5.2~8	54A	43~65
	2.1A	1,7~2,5	9A	7~11	67A	54~80
	2,5 A	2~3	11A	9~13	82A	65~93
	3,6 A	2.8~4.4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6,6 A	5.2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
Struttura dei contatti ausiliari	1a1b(1NA+1NC)

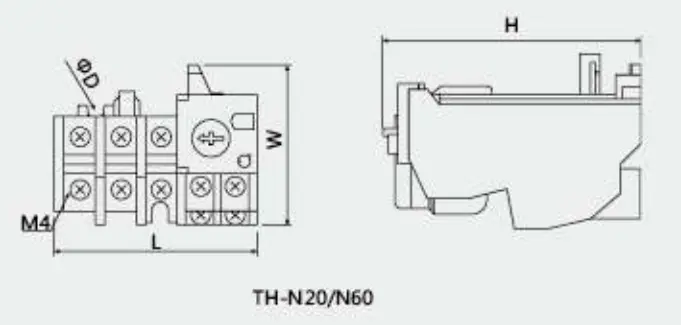

Profilo e dimensione di installazione
	Tipo		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
