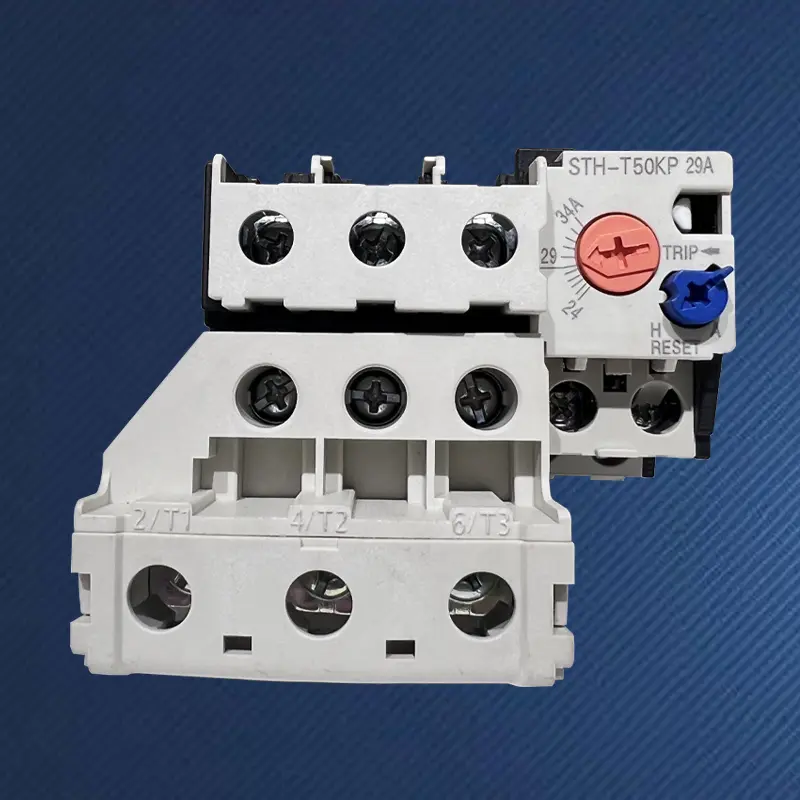

Relè di sovraccarico termico a 3 poli e 2 elementi

Nel campo della protezione dei motori trifase, come ottenere il miglior equilibrio tra funzioni principali e costi è un argomento ingegneristico eterno. Il relè di sovraccarico termico China SPX a 3 poli e 2 elementi è un prodotto tipico con questo concetto. Non si tratta di un compromesso in termini di funzionalità, ma di una sofisticata "ottimizzazione del design" mirata a un'ampia gamma di scenari applicativi in ​​cui i carichi trifase sono relativamente bilanciati e i requisiti di sensibilità per la protezione da mancanza di fase sono a livello standard. Utilizzando abilmente l'effetto di accoppiamento termico di due componenti per rilevare anomalie nella corrente trifase, semplifica la struttura mantenendo una protezione affidabile da sovraccarico, fornendo un'opzione di protezione economica per un gran numero di apparecchiature standard come ventilatori e pompe.

Caratteristiche:

Due elementi riscaldanti sono collegati in serie a due fasi (come L1 e L3) nel circuito trifase del motore. Quando il motore è sovraccaricato, la corrente che scorre attraverso questi componenti aumenta e il calore generato fa piegare le piastre bimetalliche corrispondenti.
La deformazione di due piastre bimetalliche è sintetizzata attraverso un comune meccanismo di leva differenziale. L'effetto termico generato dal sovraccarico di una o due fasi qualsiasi si accumulerà e alla fine guiderà l'azione del meccanismo di sgancio. Per il sovraccarico bilanciato trifase, la risposta della protezione è sostanzialmente la stessa del relè di sovraccarico termico a 3 poli e 2 elementi.
Questa è la differenza fondamentale. In caso di mancanza di fase (come la disconnessione della fase L2), il relè a doppio elemento può comunque rilevare il guasto aumentando la corrente delle due fasi (L1 e L3), ma la sua velocità di risposta potrebbe essere leggermente inferiore rispetto al relè a tre elementi ottimizzato per la protezione mancanza di fase. Tuttavia, per la maggior parte delle applicazioni standard, la loro protezione è ancora tempestiva ed efficace.
La riduzione di un elemento riscaldante e della relativa struttura riduce direttamente i costi di materiale e produzione, rendendo potenzialmente più compatto il relè di sovraccarico termico a 3 poli e 2 elementi di alta qualità.

Vantaggio

Per la maggior parte dei carichi bilanciati trifase nel sistema di alimentazione, come pompe, ventole e compressori standard, le prestazioni di protezione da sovraccarico non sono diverse da quelle dei relè a tre elementi.

Una struttura snella significa meno potenziali punti di guasto. Il meccanismo di protezione anti-limite temporale bimetallico centrale è ancora forte, mantenendo i classici vantaggi dei relè termici come forte adattabilità ambientale, nessuna necessità di alimentazione ausiliaria e anti-interferenza.

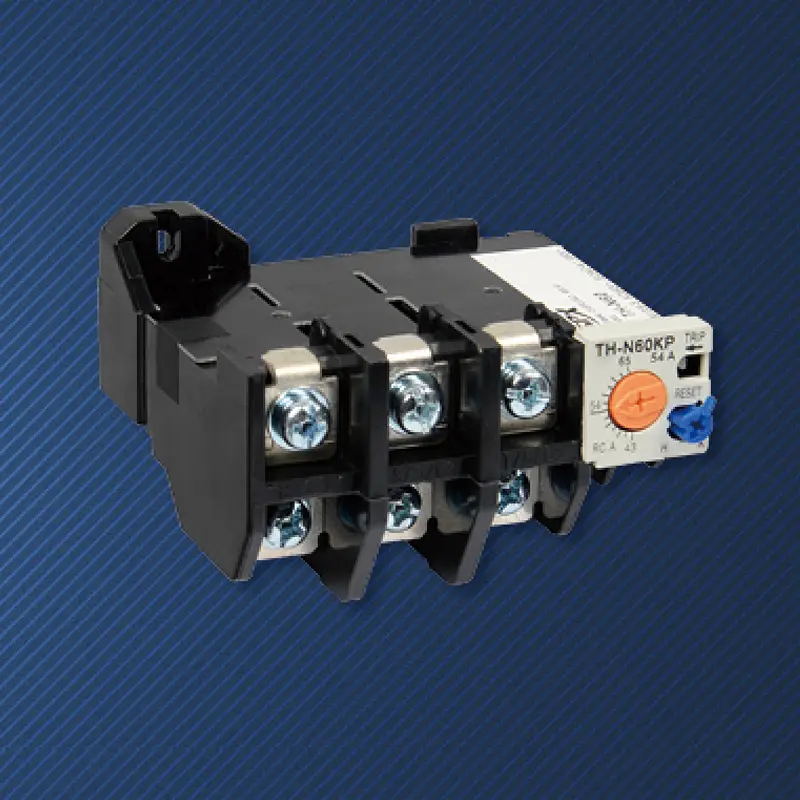

Il relè termico STH-N50 è adatto per il contattore CA S-C50/95

Telaio(A)	STH-N60
Contattore AC adatto	S-C50/95
Struttura dei contatti ausiliari	Ritorno manuale o automatico
Regola la selezione dell'intervallo (A)	Seleziona(A)		Regolare l'intervallo (A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Struttura dei contatti ausiliari	1a1b(1NA+1NC)

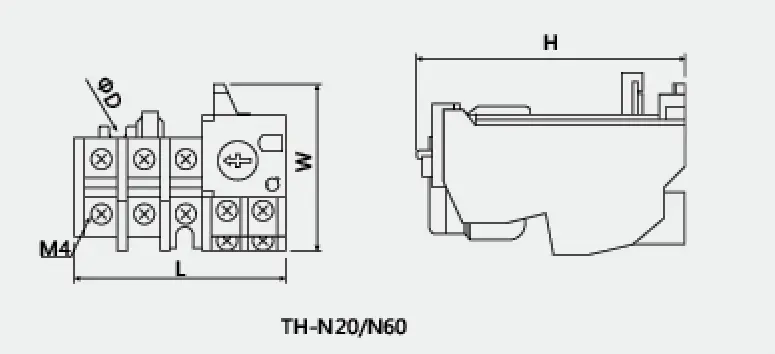

Profilo e dimensione di installazione
	Tipo	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
