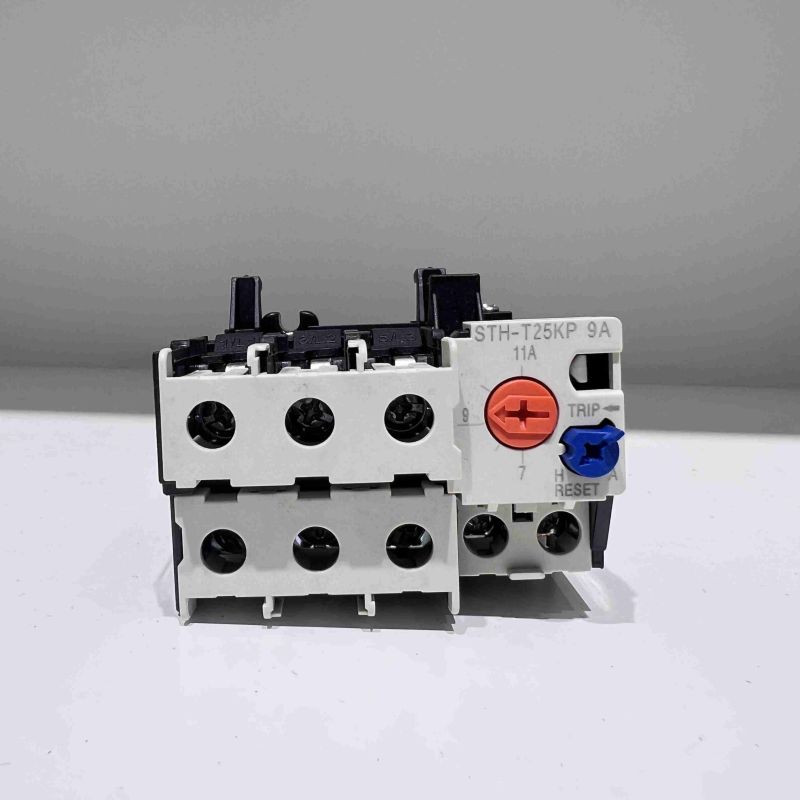

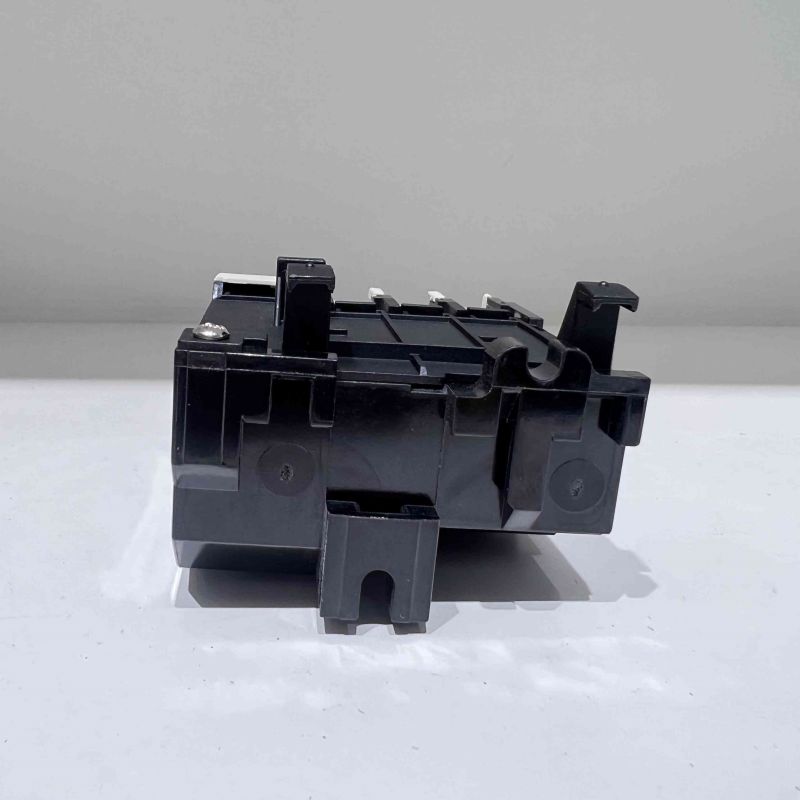

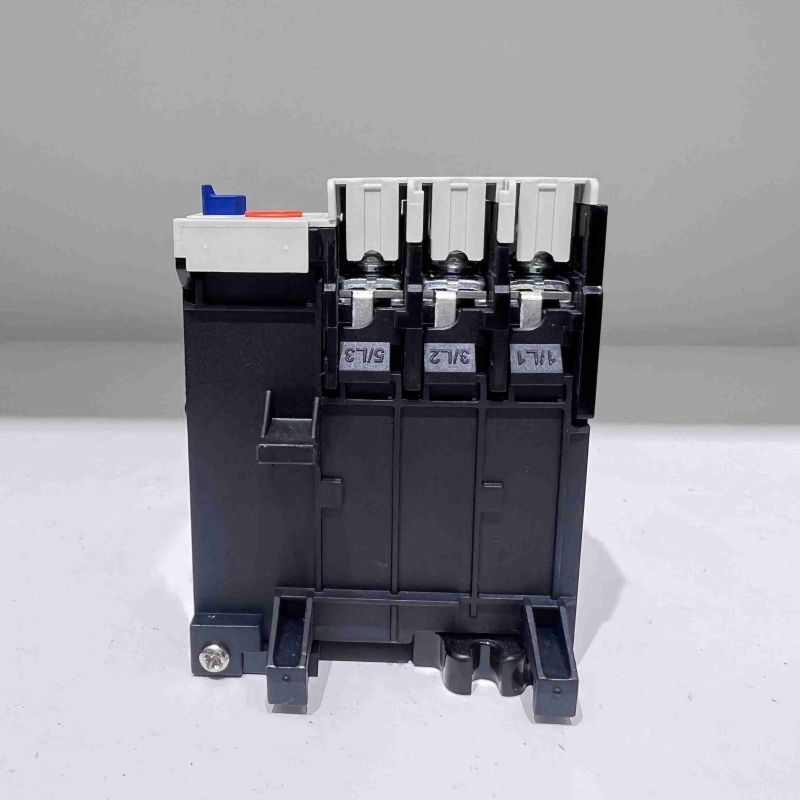

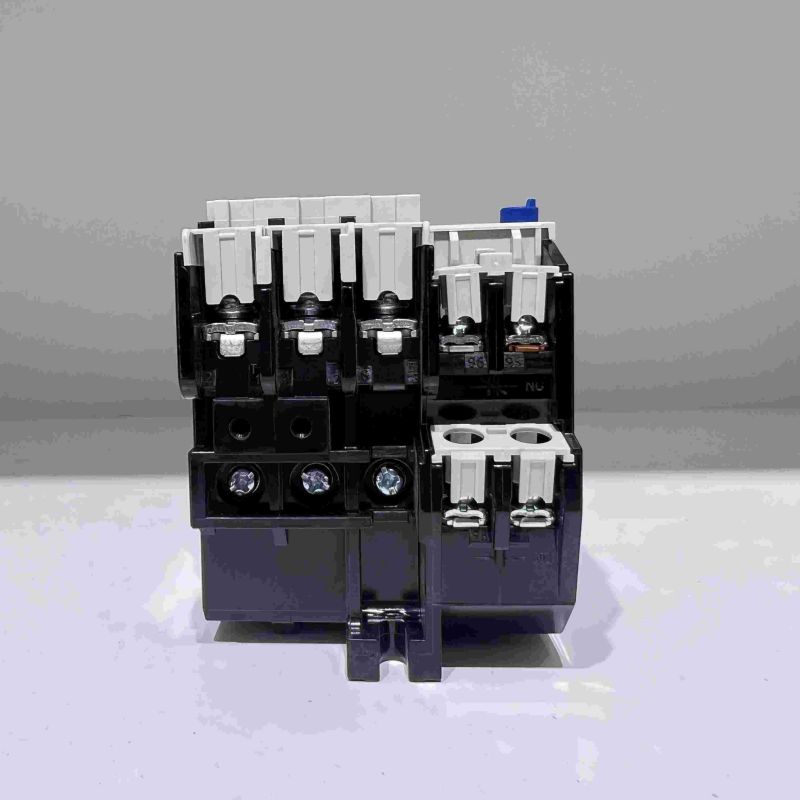

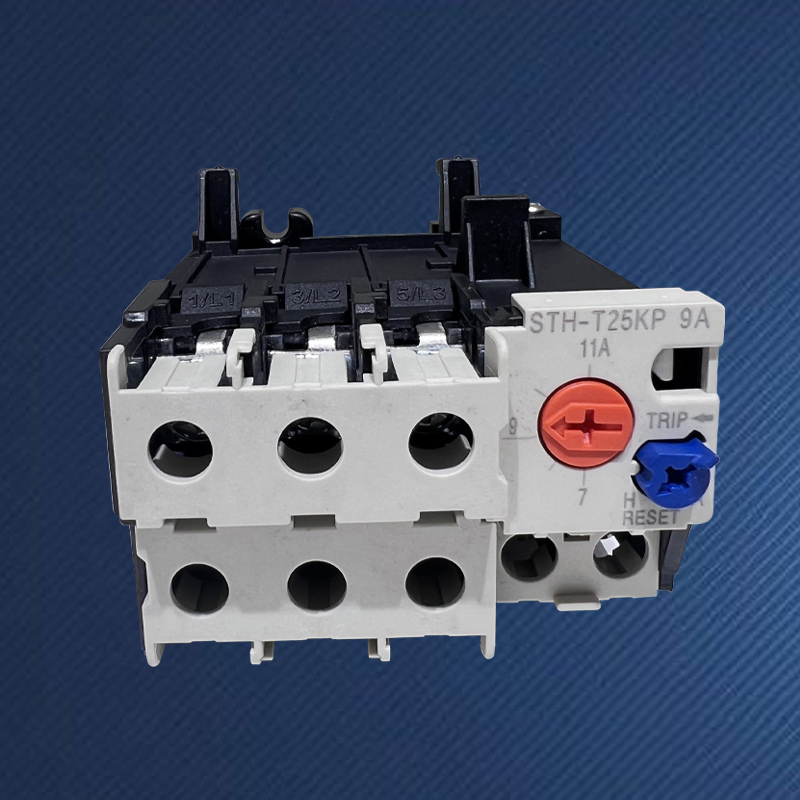

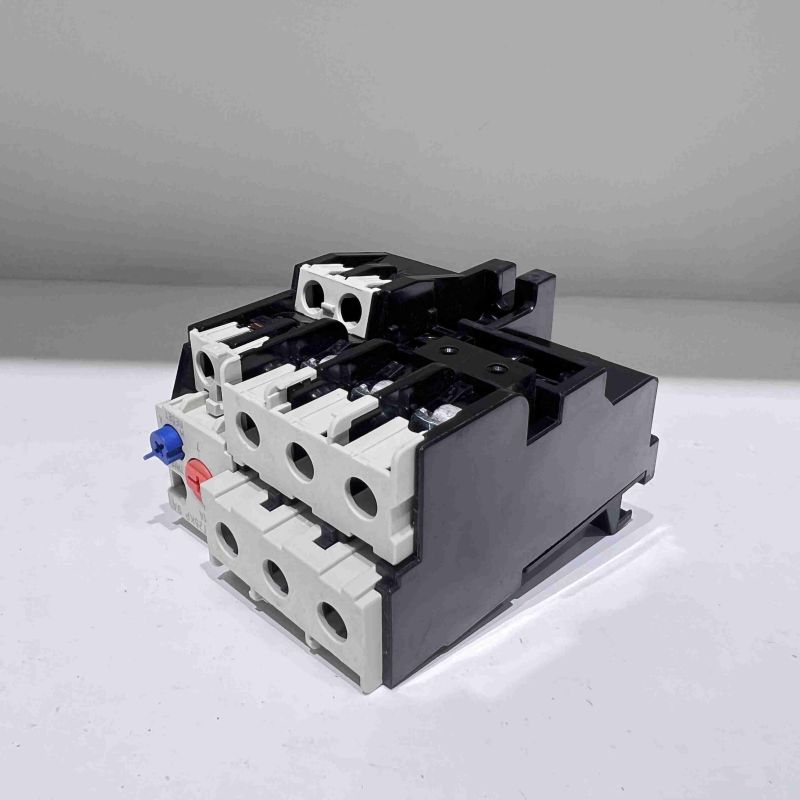

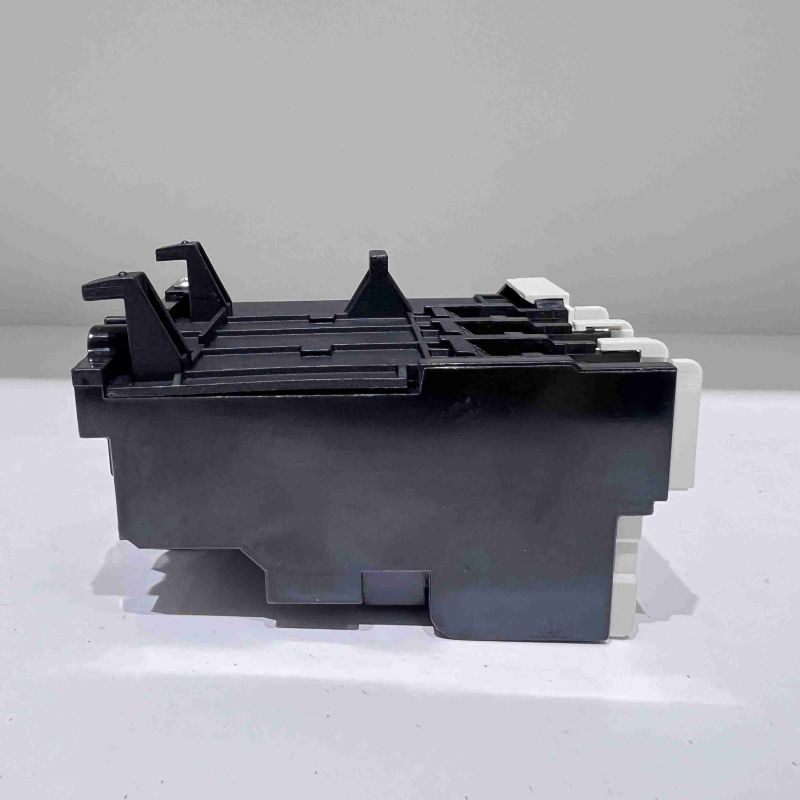

Relè di sovraccarico termico TH-T25KP

Perché scegliere il relè di sovraccarico termico SPX TH-T25KP?

Nei siti industriali complessi, le condizioni operative dei motori variano notevolmente e fattori quali la corrente nominale, il carico di avviamento e la temperatura ambiente richiedono che i dispositivi di protezione abbiano elevata adattabilità e regolabilità. Il relè di sovraccarico termico TH-T25KP Cuatomized SPX non è un componente con specifiche fisse, ma una piattaforma di protezione del motore configurabile. Il concetto di progettazione principale è quello di consentire agli ingegneri di "personalizzare" i parametri di protezione in base alle effettive condizioni di lavoro di ciascun motore attraverso un'ampia regolazione della corrente continua, un'eccellente compensazione della temperatura e una struttura meccanica rinforzata, ottenendo aggiornamenti di protezione da "applicabile" a "ottimale", particolarmente adatti a situazioni difficili come avviamento con carichi pesanti, funzionamento intermittente o ambienti mutevoli

Il relè di sovraccarico termico TH-T25KP in stock fornisce un'ampia gamma di correnti regolabili in continuo che superano di gran lunga i modelli fissi (ad esempio coprendo una gamma completa da più di dieci ampere a centinaia di ampere). Gli utenti possono impostare la corrente di azione sul valore di corrente nominale del motore in modo continuo e preciso ruotando la manopola, ottenendo la migliore corrispondenza personalizzata delle caratteristiche di protezione.

Solitamente dotato di funzioni opzionali o commutabili di Classe 10 e Classe 20 (o superiore), gli utenti possono scegliere in modo flessibile la curva di intervento corrispondente a seconda che il motore sia con avviamento standard o con avviamento a carico pesante, che può evitare urti di avviamento e inciampi e garantire una protezione rapida in caso di sovraccarico del rotore bloccato.

Dotato di un meccanismo avanzato di compensazione della temperatura ambientale, il relè di sovraccarico termico TH-T25KP mantiene caratteristiche di protezione stabili entro un intervallo di temperatura ambientale compreso tra -20 ° C e +60 ° C (o più ampio), evitando la "malattia stagionale" causata dalla protezione prematura o ritardata dei relè ordinari a causa dei cambiamenti della temperatura ambientale.

Adotta un'installazione a base indipendente ed è collegato al contattore tramite terminali di cablaggio standard anziché tramite collegamento diretto. Questo design offre una maggiore flessibilità di cablaggio, una maggiore capacità di dissipazione del calore e il vantaggio di una facile manutenzione e sostituzione individuale, rendendolo la scelta preferita per i progetti di armadi ad alta richiesta.

Oltre ai contatti di sgancio standard normalmente chiusi (NC-97/98), viene solitamente fornito un set aggiuntivo di contatti di segnale indipendenti normalmente aperti (NO-95/96) e normalmente chiusi (NC-97/98), che possono essere utilizzati per controllare lo sgancio del circuito e l'indicazione di allarme remoto, soddisfacendo complessi requisiti di controllo e monitoraggio.

Telaio(A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Contattore AC adatto	S-M10/12				S-M20/25				S-M35/50
Struttura dei contatti ausiliari	Ritorno manuale o automatico
Regola la selezione dell'intervallo (A)	Seleziona(A)		Regolare l'intervallo (A)		Seleziona(A)		Regolare l'intervallo (A)		Seleziona(A)	Regolare l'intervallo (A)
	0,24 A		0,2~0,32		1,3 A		1~1.6		29	24~34
	0,35 A		0,28~0,42		1,7 A		1.4~2.0		35	30~40
	0,5 A		0,4~0,6		2.1A		1,7~2,5		42	34~50
	0,7 A		0,55~0,85		2,5 A		2~3
	0,9 A		0,7~1,1		3,6 A		2.8~4.4
	1,3 A		1~1.6		5A		4~6
	1,7 A		1.4~2.0		6,6 A		5.2~8
	2.1A		1,7~2,5		9A		7~11
	2,5 A		2~3		11A		9~13
	3,6 A		2.8~4.4		15A		12~18
	5A		4~6		19A		16~22
	6,6 A		5.2~8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30~40
Struttura dei contatti ausiliari	1a1b(1NA+1NC)
Profilo e dimensione di installazione
	Tipo				L	W	H	φD
	TH-T25				63	51	81	4.5
