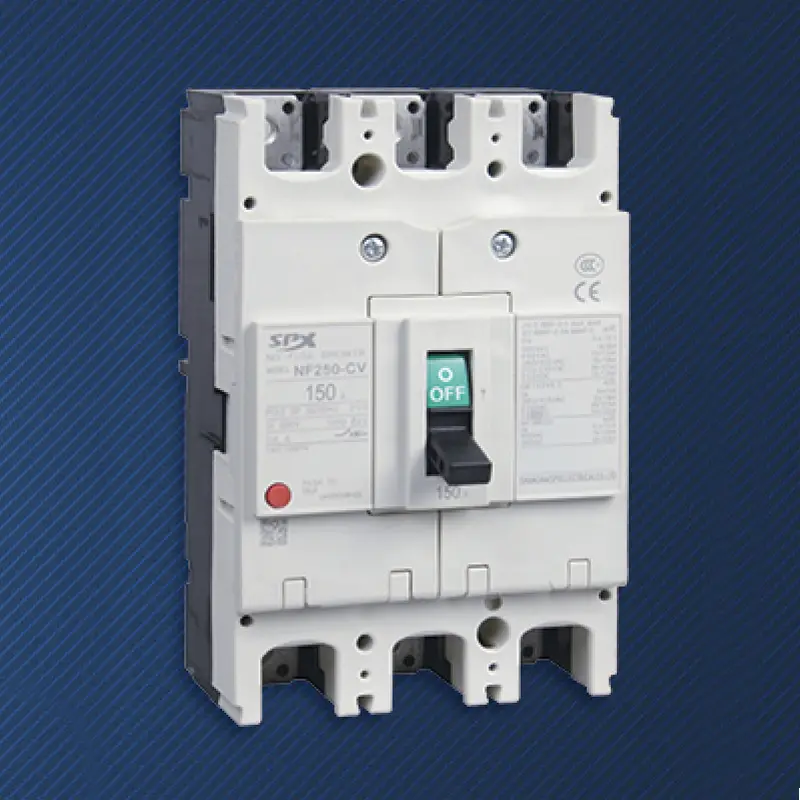

Interruttore automatico scatolato 3P 200A MCCB

Nelle reti di distribuzione complesse, i nodi di corrente da 200 A spesso collegano l'armadio di distribuzione principale con più carichi di diramazione di grandi dimensioni o proteggono direttamente le apparecchiature di produzione critiche. L'interruttore automatico scatolato MCCB 3P 200A di alta qualità della fabbrica SPX è progettato per assumersi questa responsabilità. Non è solo l'interruttore on-off del circuito, ma anche l'unità di esecuzione principale per l'implementazione di strategie di protezione graduale e selettiva nel sistema di distribuzione. Grazie alle sue prestazioni e regolabilità superiori rispetto agli interruttori automatici miniaturizzati, nonché a caratteristiche più favorevoli rispetto agli interruttori automatici a telaio, ha raggiunto con successo un equilibrio tra prestazioni di protezione, coordinamento del sistema e costi ed è un componente dorsale indispensabile nella moderna progettazione della distribuzione.

Vantaggio

Il modello di interruttore automatico scatolato 3P 200A dotato di sganciatore elettronico supporta ritardo lungo, ritardo breve e protezione istantanea a tre stadi. Impostando con precisione il breve tempo di ritardo e il valore della corrente, è possibile garantire una cooperazione selettiva completa con l'interruttore di livello inferiore, isolare solo il circuito difettoso in caso di guasto e garantire l'alimentazione continua ad altre parti del sistema.

È possibile regolare le impostazioni di protezione da sovraccarico sia magnetotermico che elettronico, consentendo agli ingegneri di abbinare con precisione l'effettiva capacità di trasporto di corrente del cavo e le caratteristiche di carico, evitando malfunzionamenti e ottimizzando gli effetti di protezione.

L'interruttore automatico scatolato personalizzato 3P 200A MCCB fornisce una capacità di interruzione massima di cortocircuito fino a 35 kA a 50 kA, che può eliminare in modo affidabile potenziali guasti da cortocircuito nei sistemi di distribuzione di medie dimensioni e proteggere efficacemente le apparecchiature elettriche a monte e a valle.

È conveniente installare contatti ausiliari, contatti di allarme, sganciatore, sganciatore di minima tensione, ecc., per soddisfare varie esigenze come l'indicazione dello stato, il controllo remoto e l'interblocco del sistema.

Applicazione

Nell'armadio di distribuzione dell'officina della fabbrica, l'interruttore automatico scatolato 3P 200A funge da interruttore di distribuzione principale per una determinata area o linea di produzione.
L'interruttore automatico scatolato 3P 200A MCCB viene utilizzato per la connessione alla rete e la protezione del trattamento dell'acqua, delle stazioni base di comunicazione e dei terminali di uscita degli inverter fotovoltaici di medie dimensioni.

Parametro MCCB degli interruttori automatici scatolati serie SPX SM50-250

Telaio(A)		SM50-250(NF-CV)
Corrente nominale In(A)		100、125、140、150、160、175、200、225、250
Tensione nominale (V)		CA 400 V
Tensione di isolamento nominale (V)		CA 690 V
Numero di poli		3			4
Potere di interruzione limitato		C	S	H	C	S	H
Capacità di interruzione del cortocircuito (kA) AC400V		18	30	50	18	30	50
Azionare il cortocircuito (kA) AC400V		9	15	25	9	15	25

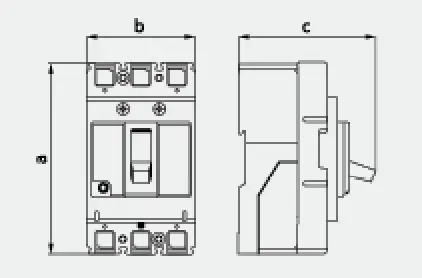

Immagine del profilo
	a	165			165
	b	105			140
	c	90			90

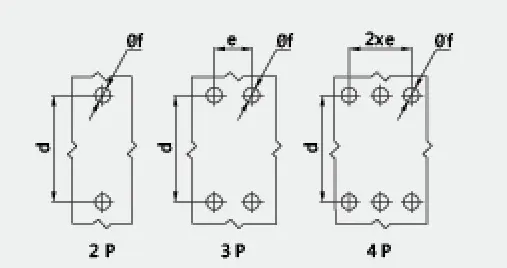

Immagine di montaggio
	d	126			126
	e	35			35
	f	5			5
Vita della macchina		4000
Vita elettrica		2000
Dispositivo di funzionamento elettrico (MD)		●
Maniglia rotante esterna		●
Dispositivo di sgancio automatico		Magnetotermico
