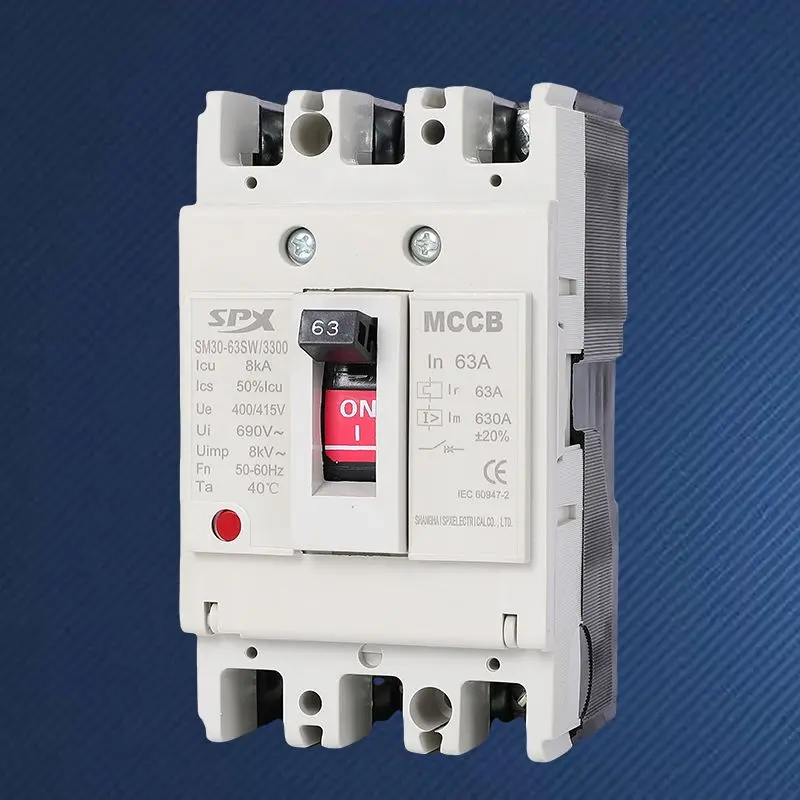

Interruttore automatico scatolato MCCB 3P 40A 50A

Nella rete di distribuzione elettrica di linee di produzione industriale, centri commerciali o edifici, sono presenti numerosi carichi trifase con correnti nominali comprese tra 40 e 50 ampere. Questi carichi generalmente fungono da nodi critici nel sistema, ponendo requisiti più elevati in termini di affidabilità, selettività e flessibilità di protezione. L'interruttore automatico scatolato MCCB 3P 40A 50A di alta qualità prodotto da SPX è un prodotto di livello professionale progettato per tali circuiti principali. Va oltre la funzione di interruzione della protezione di base e introduce impostazioni di protezione regolabili e una maggiore capacità di interruzione, come un "dispacciatore di potenza" esigente. Non solo può eliminare i guasti, ma anche ottenere una cooperazione selettiva con i dispositivi di protezione di livello superiore e inferiore regolando le soglie e i ritardi di protezione, massimizzando la continuità dell'alimentazione.

Vantaggio

La funzione regolabile gli consente di proteggere apparecchiature di riscaldamento trifase stabili e di adattarsi ai carichi di motori trifase con determinati shock di avviamento, rendendolo più ampiamente applicabile.
Di solito ha un elevato potere di interruzione compreso tra 25 kA e 50 kA, che può effettivamente interrompere e resistere alla corrente di cortocircuito prevista che si verifica nella scatola di distribuzione, garantendo che il guasto non si diffonda alla rete elettrica di livello superiore.
Il meccanismo operativo è robusto e fornisce una chiara indicazione delle posizioni "on", "off" e "off". Quando l'interruttore automatico scatolato MCCB 3P 40A 50A certificato CE viene disconnesso, si forma un punto di interruzione di isolamento di sicurezza trifase visibile, che soddisfa pienamente le specifiche di sicurezza elettrica per la manutenzione delle apparecchiature.
La struttura integrata a tre poli consente di risparmiare molto spazio rispetto all'installazione separata.

Applicazione

Come interruttore di protezione e isolamento dell'alimentazione in entrata per macchine utensili CNC, unità pompa di medie dimensioni, unità di trattamento dell'aria e macchinari per l'imballaggio.
Nell'armadio di distribuzione dell'alimentazione dell'officina o dell'edificio, l'interruttore automatico scatolato MCCB 3P 40A 50A di alta qualità fornisce protezione delle filiali per un'area o un gruppo di apparecchiature.
Proteggi l'alimentazione elettrica di unità di condizionamento d'aria centralizzate di piccole e medie dimensioni, ascensori di centri commerciali e apparecchiature di alimentazione trifase da cucina.
Interruttore automatico scatolato MCCB 3P 40A 50A Utilizzato per la protezione della scatola combinatrice a tre CA o del terminale di uscita dell'inverter in centrali fotovoltaiche di piccole e medie dimensioni.

Parametro della serie SPX SM30-63 di interruttori magnetotermici

Telaio(A)		SM30-63(NF-CW)						Caratteristiche operative
Corrente nominale in (A)		3、6、10、16、20、25、32、40、50、63
Tensione nominale (V)		CA 400 V
Tensione di isolamento nominale (V)		CA 500 V
Numero di poli		2			3
Potere di interruzione limitato		C	S	H	C	S	H
Capacità di interruzione del cortocircuito (kA) AC400V		5	5	10	5	5	10
Azionare il cortocircuito (kA) AC400V		2	2	5	2	2	5
Immagine del profilo
	a	130			130
	b	50			74
	c	88			88
Immagine di montaggio
	d	110			110
	e	/			25
	f	5			5
Vita della macchina		7000
Vita elettrica		4000
Dispositivo di funzionamento elettrico (MD)
Maniglia rotante esterna
Dispositivo di sgancio automatico		Idraulico-magnetico

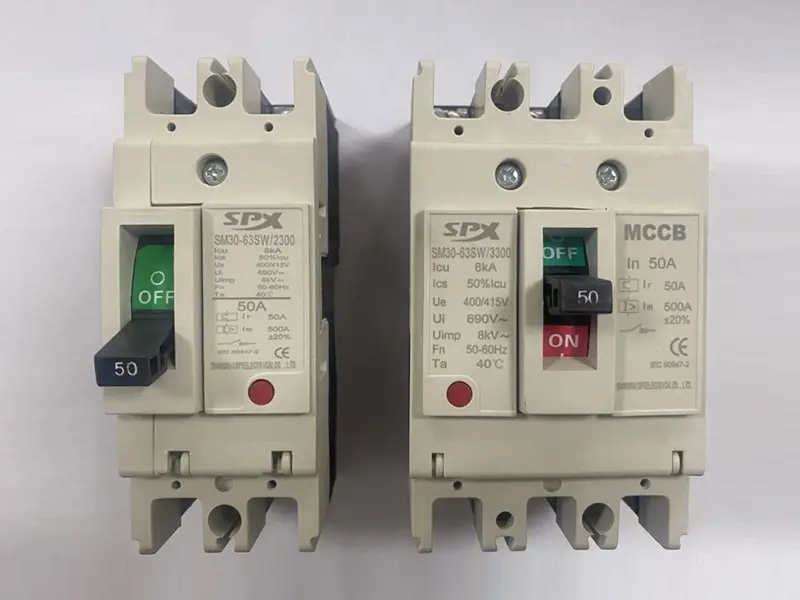

Vista frontale

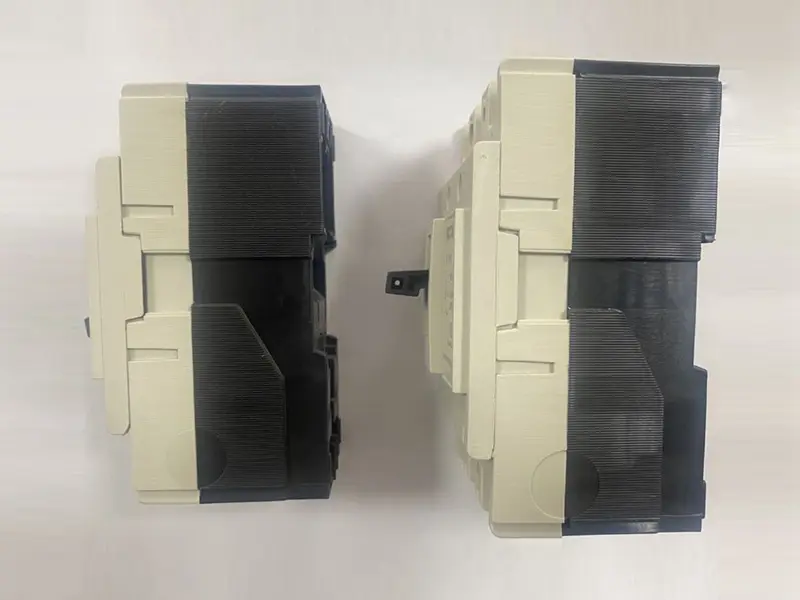

Interruttori Magnetotermici Vista laterale
