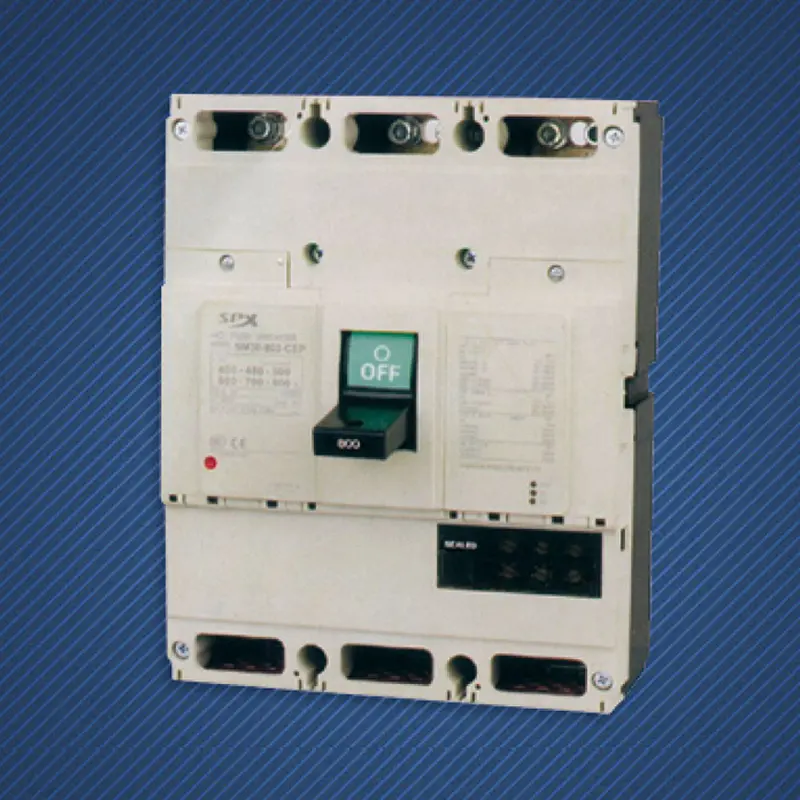

Interruttore automatico scatolato 3P 630A

L'interruttore automatico scatolato 3P 630A personalizzato di SPX è situato nel cuore di data center, impianti industriali pesanti e grandi complessi commerciali, dove il sistema di distribuzione dell'energia deve resistere e distribuire in sicurezza carichi di potenza fino a diverse centinaia di kilowatt. Adotta un design della struttura robusto, non solo come interruttore automatico, ma anche come terminale completo di gestione dell'alimentazione che integra commutazione a corrente ultraelevata, algoritmi di protezione intelligenti, percezione panoramica dello stato e controllo in rete. Segna un nuovo livello di capacità di protezione e intelligenza nel campo degli interruttori automatici scatolati e rappresenta una scelta strategica per affrontare le sfide della distribuzione più complesse ed impegnative.

Caratteristica

Con una corrente nominale di 630 A, può trasportare in sicurezza un carico continuo di circa 350 kW (400 V trifase), soddisfacendo le principali esigenze di alimentazione della stragrande maggioranza delle grandi industrie e infrastrutture.
L'interruttore automatico scatolato 3P 630A in stock ha una capacità di interruzione massima di cortocircuito di 100 kA e superiore e può affrontare ed eliminare in sicurezza il massimo guasto di cortocircuito che può verificarsi vicino al trasformatore. È la pietra angolare per garantire la stabilità dell'intera architettura del sistema di distribuzione a bassa tensione.
Il sistema di contatto rinforzato e il design della camera di estinzione dell'arco possono resistere all'enorme forza di impatto elettrico e all'energia termica generata dalla corrente di cortocircuito, garantendo che il corpo dell'apparecchiatura sia intatto dopo la disconnessione e possa continuare a essere utilizzato.
Dotato di sganciatori digitali avanzati, gli utenti possono impostare con precisione i parametri di corrente e tempo per la protezione con ritardo lungo, ritardo breve, istantanea e da guasto a terra, ottenendo un coordinamento selettivo completo con le apparecchiature di protezione di livello superiore e inferiore ed eliminando completamente lo sgancio per sovralivello.
Oltre alla protezione di base, l'interruttore automatico scatolato 3P 630A fornisce molteplici protezioni come monitoraggio del carico, memoria termica, squilibrio di fase, sottotensione/sovratensione, ecc. Dotato di funzione di avviso, può avvisare prima che si verifichino guasti e registrare forme d'onda e dati dettagliati dei guasti, ottenendo una manutenzione predittiva.

Applicazione

Linee principali in ingresso a bassa tensione o importanti interruttori di interconnessione sbarre per data center, grandi ospedali, aeroporti internazionali e trasporti ferroviari.
L'interruttore in ingresso dell'armadio di distribuzione principale dell'officina negli stabilimenti siderurgici, chimici e automobilistici è dotato di un interruttore automatico scatolato 3P 630A per proteggere le grandi linee di produzione.
Interruttori automatici lato bassa tensione per trasformatori in grattacieli, grandi centri commerciali e centri congressi ed espositivi.
Interruttori automatici per combinatori CA o punti di connessione alla rete per grandi impianti fotovoltaici e centrali ad accumulo di energia.
L'interruttore automatico scatolato 3P 630A fornisce protezione diretta e controllo intelligente per refrigeratori di grandi dimensioni, argani minerari e compressori giganti.

Il parametro MCCB degli interruttori automatici scatolati serie SPX SM30-800

Telaio(A)				SM30-800-CEP	SM30-800-SET	SM30-800-HEP	SM30-800-REP	Caratteristiche operative
Corrente nominale In(A)				400~800 regolabile
Numero di poli				3
Tensione nominale di isolamento U1(V)			AC	600	690	690	690
Potere di interruzione nominale (KA)	IEC 60947-2 (lcu/lcs)	AC	690 V	-	10/10	15/15	20/15
			500 V	18/9	30/30	50/50	70/35
			440 V	36/18	42/42	65/65	125/63
			400 V	36/18	45/45	70/70	125/63
			230 V	50/25	85/85	100/100	150/75
		DC	250 V	-	-	-	-

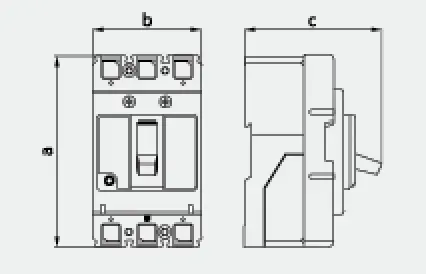

Immagine del profilo
			a	275
			b	210
			c	150

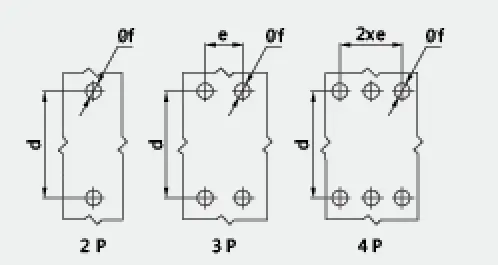

Immagine di montaggio
			d	243
			e	70
			f	8
Vita della macchina				4000
Vita elettrica				1500
Dispositivo di funzionamento elettrico (MD)				●
Maniglia rotante esterna				●
Dispositivo di sgancio automatico				Magnetotermico
