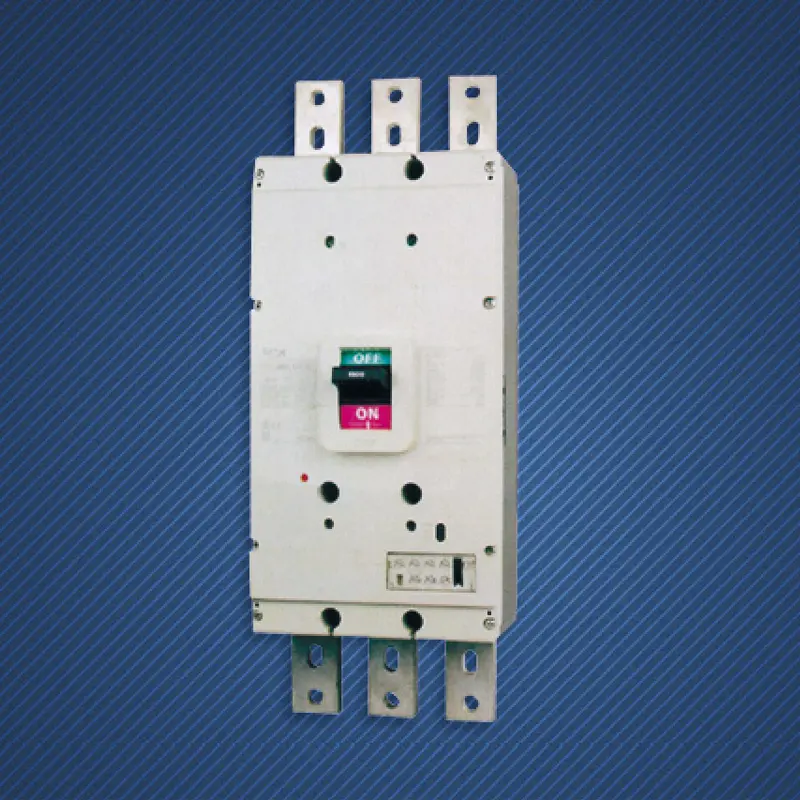

Interruttore automatico scatolato con valore nominale 3P 1000 A

Nel cuore energetico dei moderni impianti su larga scala, ovvero la sala di distribuzione principale, la corrente di 1.000 A segna uno dei livelli di capacità più elevati per la distribuzione dell'energia. SPX è utilizzato in questo interruttore automatico scatolato 3P 1000 A di alta qualità, che ha superato la portata dei tradizionali dispositivi di protezione e si è evoluto in una piattaforma completa di gestione dell'alimentazione che integra controllo della corrente forte, logica della corrente debole e comunicazione digitale.

Caratteristiche:

Con una corrente nominale di 1.000 A, può trasportare in sicurezza carichi di potenza sostenuti di circa 550 kW (400 V trifase) o più, soddisfacendo le esigenze di convergenza dell'alimentazione di grandi sale data center, linee di produzione pesanti o interi edifici.
L'interruttore automatico scatolato 3P da 1000 A offre capacità di interruzione estrema in cortocircuito leader del settore fino a 120 kA-150 kA, in grado di resistere ed eliminare in sicurezza i guasti da cortocircuito più distruttivi che possono verificarsi. È l’ultima solida linea di difesa per garantire che l’architettura fisica dell’intero sistema di distribuzione a bassa tensione non crolli.
Adottando un telaio isolante ad alta resistenza appositamente progettato e un design ottimizzato del condotto di dissipazione del calore, garantisce un'eccellente stabilità termica dinamica e un basso aumento della temperatura operativa durante il funzionamento a corrente elevata a lungo termine e il processo di interruzione elevata.
Dotato dello sganciatore digitale multifunzionale più avanzato, fornisce una matrice di protezione completa e programmabile che include sovraccarico, breve ritardo di cortocircuito, cortocircuito istantaneo, guasto a terra, corrente residua, ecc. L'impostazione della protezione può essere impostata con precisione entro un ampio intervallo e combinata in modo flessibile con le caratteristiche temporali.
La precisa funzione di protezione con ritardo breve dell'interruttore automatico scatolato 3P da 1000 A è la chiave per ottenere una protezione completamente selettiva da questo livello all'interruttore finale, garantendo che i guasti siano limitati al massimo all'intervallo minimo e garantendo il funzionamento ininterrotto del resto del sistema.
Dotato di potenti funzioni di registrazione guasti, registrazione eventi, monitoraggio della temperatura e diagnosi sanitaria, può fornire un allarme tempestivo sui potenziali rischi e ottenere una transizione dalla "post protezione" alla "pre prevenzione".
La raccolta e la visualizzazione in tempo reale di tutti i parametri elettrici, tra cui corrente, tensione, potenza, energia, fattore di potenza, frequenza, contenuto armonico, domanda, ecc., costituisce la fonte di dati fondamentale per la costruzione di un sistema di distribuzione digitale.
Supporto nativo o supporto modulo avanzato per protocolli come Ethernet, Profinet, Modbus TCP/IP e persino IEC 61850, perfettamente integrati in sistemi di gestione energetica a livello di fabbrica, sistemi di automazione degli edifici o piattaforme IoT basate su cloud.

Applicazione

L'interruttore automatico scatolato di alta qualità 3P 1000 A funge da interruttore principale in ingresso a bassa tensione per ciascun modulo di alimentazione (come l'intero livello del data center) per proteggere i carichi IT critici.
Interruttori di protezione e sezionamento del bus a bassa tensione per raffinerie su larga scala, fabbriche di chip semiconduttori ed edifici principali della produzione automobilistica.
Interruttore principale laterale a bassa tensione del trasformatore per grattacieli, grandi terminal aeroportuali internazionali e impianti sportivi giganti.
La protezione principale della distribuzione dell'energia per l'alimentazione principale e la distribuzione di ospedali terziari, sottostazioni principali della metropolitana e centri di trattamento dell'acqua su larga scala.
Interruttori automatici di raccolta laterale CA a bassa tensione per centrali elettriche fotovoltaiche di livello centinaia di megawatt o centrali elettriche di accumulo di energia.

Parametro MCCB degli interruttori automatici scatolati serie SPX SM30-1000

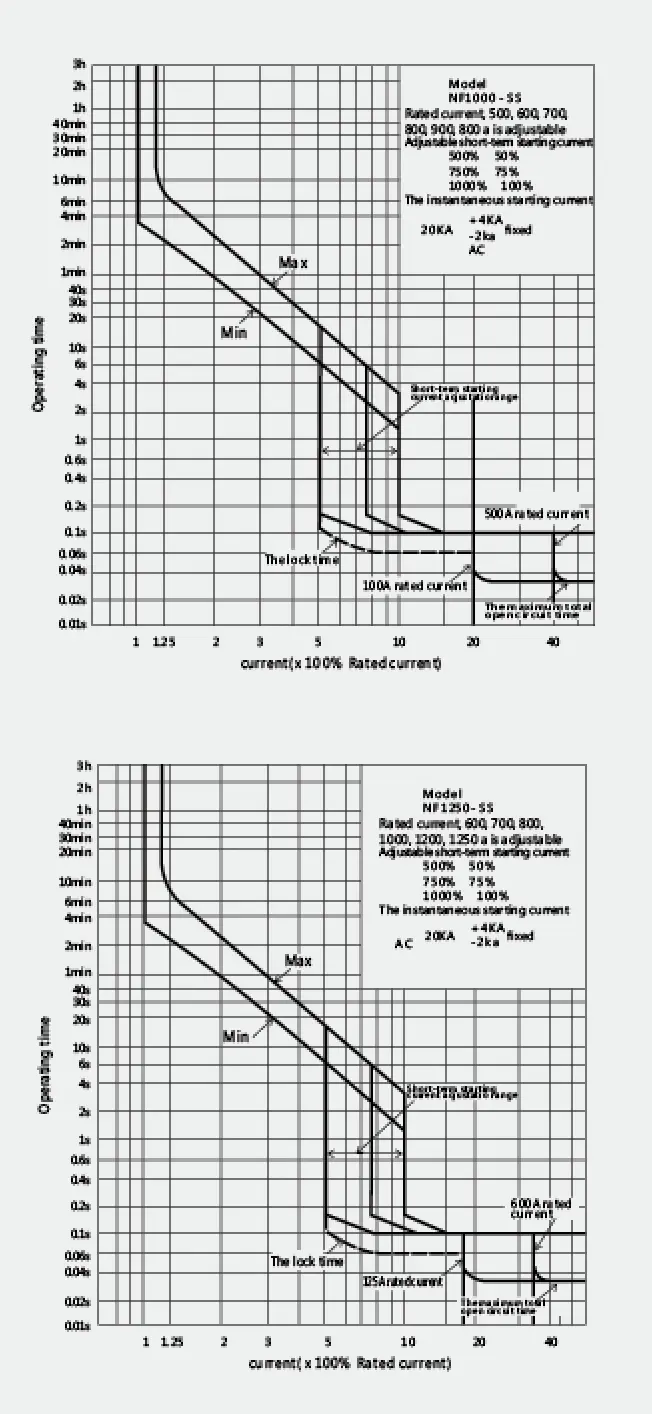

Telaio(A)				SM300-1000-SS	SM300-1250-SS	Caratteristiche operative
Corrente nominale In(A)				500.600.700.850.900.1000	600,7-0,800,1000,1200,1250
Numero di poli				3
Tensione nominale di isolamento U1(V)			AC	690	690
Potere di interruzione nominale (KA)	IEC 60947-2 (lcu/lcs)	AC	690 V	25/13	25/13
			500 V	65/33	65/33
			440 V	85/43	85/43
			400 V	85/43	85/43
			230 V	125/63	125/63
		DC	250 V	-	-

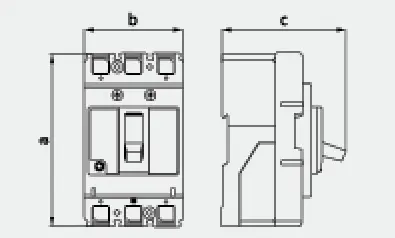

Immagine del profilo
			a	405
			b	210
			c	190

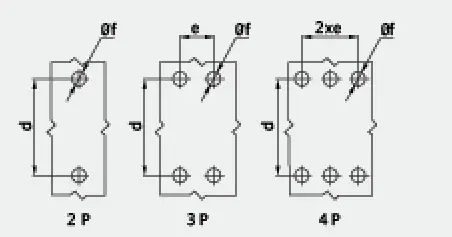

Immagine di montaggio
			d	275
			e	70
			f	10
Vita della macchina				2500
Vita elettrica				500
Dispositivo di funzionamento elettrico (MD)
Maniglia rotante esterna
Dispositivo di sgancio automatico				Magnetotermico
