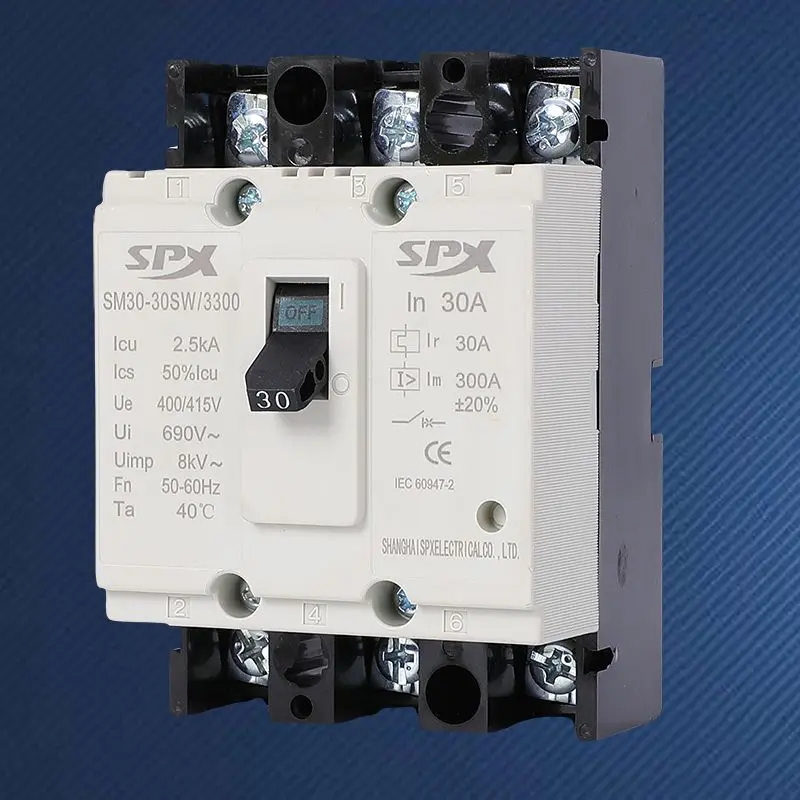

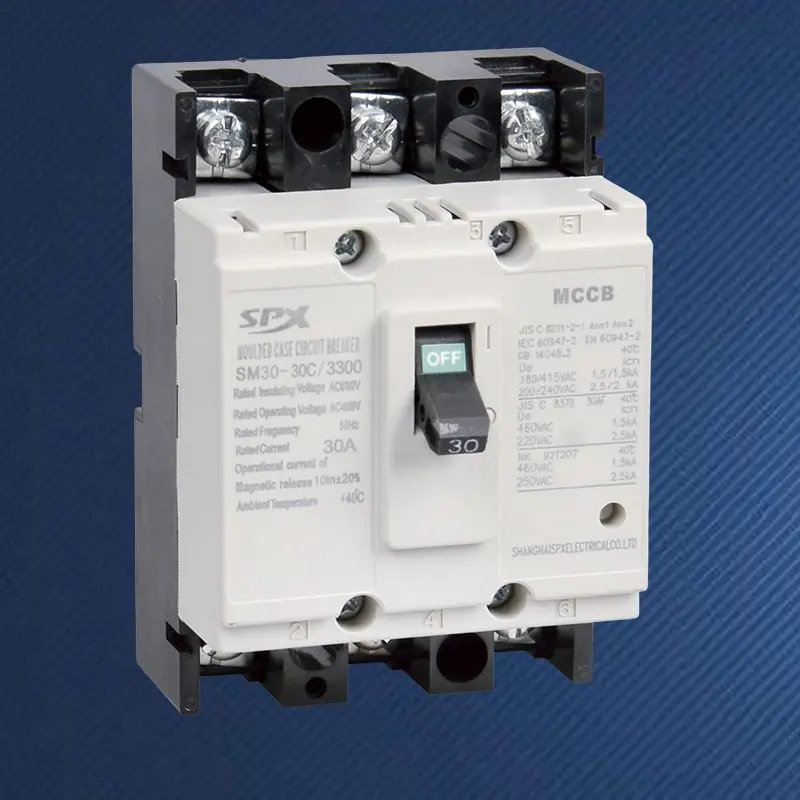

Interruttore automatico scatolato 3P 5A 10A 20A

Nel controllo industriale, nelle apparecchiature di laboratorio o negli strumenti di precisione, sono presenti numerosi carichi trifase con potenza nominale inferiore a diversi kilowatt. Questi dispositivi sono estremamente sensibili alle anomalie di sovracorrente e gli interruttori automatici generali per correnti medio-alte non possono fornire una protezione precisa. La serie avanzata di interruttori automatici scatolati SPX 3P 5A 10A 20A è progettata specificamente per scene così complesse. È come un "monitor del bilanciamento trifase" dedicato, che monitora e protegge in modo indipendente la corrente di tre linee di fase. Che si tratti di un piccolo sovraccarico o di un improvviso cortocircuito, può essere rapidamente identificato e interrotto, fornendo una meticolosa protezione di sicurezza per delicate apparecchiature trifase.

Caratteristiche:

L'interruttore automatico scatolato personalizzato 3P 5A 10A 20A fornisce tre livelli di corrente strettamente collegati di 5 A, 10 A e 20 A, consentendo agli ingegneri di selezionare in base alla corrente nominale precisa del carico, ottenendo la migliore corrispondenza tra caratteristiche di protezione e caratteristiche di carico ed evitando punti ciechi di protezione o sensibilità eccessiva causata da "grandi cavalli che trainano piccole auto".
Se una qualsiasi fase subisce un sovraccarico o un cortocircuito, l'interruttore interromperà in modo sincrono tutti e tre i poli, eliminando sostanzialmente il rischio di funzionamento con perdita di fase, che è fondamentale per proteggere i motori trifase e i carichi simmetrici.
Rispetto all'utilizzo di tre interruttori automatici unipolari, consente di risparmiare spazio di installazione e complessità di cablaggio.
L'interruttore automatico scatolato 3P 5A 10A 20A di alta qualità è adatto per sistemi con CA 50/60 Hz e tensione nominale fino a 400 V o 690 V, soddisfacendo vari ambienti di distribuzione trifase a bassa tensione.

Selezione

1. Fare riferimento alla corrente nominale sulla targhetta dell'apparecchiatura e selezionare una corrente nominale dell'interruttore leggermente superiore (solitamente 1,1-1,25 volte) a questo valore. Per i carichi motore, è necessario verificare che la corrente di avviamento rientri nell'intervallo di intervento istantaneo dell'interruttore automatico (come le caratteristiche di tipo D) per evitare falsi interventi.
2. Come protezione finale, l'interruttore automatico scatolato 3P 5A 10A 20A deve garantire la protezione selettiva con l'interruttore automatico di distribuzione del livello precedente (come 32A, 63A). La sua corrente nominale più piccola e le caratteristiche di funzionamento rapido consentono solitamente di raggiungere bene questo obiettivo.
3. Fattori ambientali: se installato in uno spazio ristretto o in un ambiente ad alta temperatura, è necessario prendere in considerazione l'uso del declassamento della corrente.

Parametro MCCB degli interruttori automatici scatolati della serie SPX SM30-30

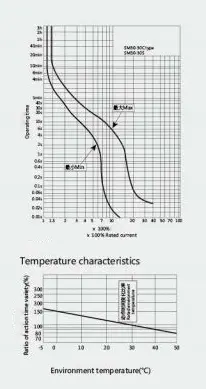

Telaio(A)		SM30-30(NF-CW)				Caratteristiche operative
Corrente nominale in (A)		(2)、3、(3.2)、5、10、15、20、30
Tensione nominale (V)		CA 400 V
Tensione di isolamento nominale (V)		CA 500 V
Numero di poli		2		3
Potere di interruzione limitato		C	S	C	S
Capacità di interruzione del cortocircuito (kA) AC400V		1.5	1.5	1.5	1.5
Azionare il cortocircuito (kA) AC400V		1	1	1	1

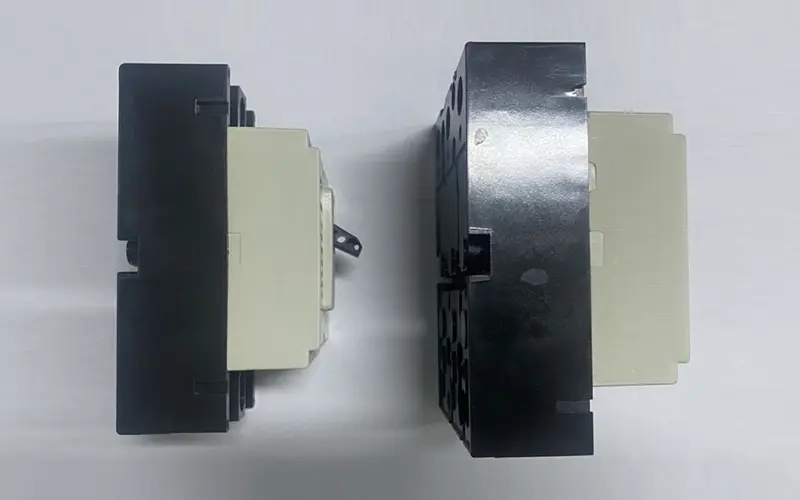

Immagine del profilo
	a	96		96
	b	45		67
	c	64		64
Immagine di montaggio
	d	84.5		84.5
	e	/		24
	f	5		5
Vita della macchina		7000
Vita elettrica		4000
Dispositivo di funzionamento elettrico (MD)
Maniglia rotante esterna
Dispositivo di sgancio automatico		Magnetotermico

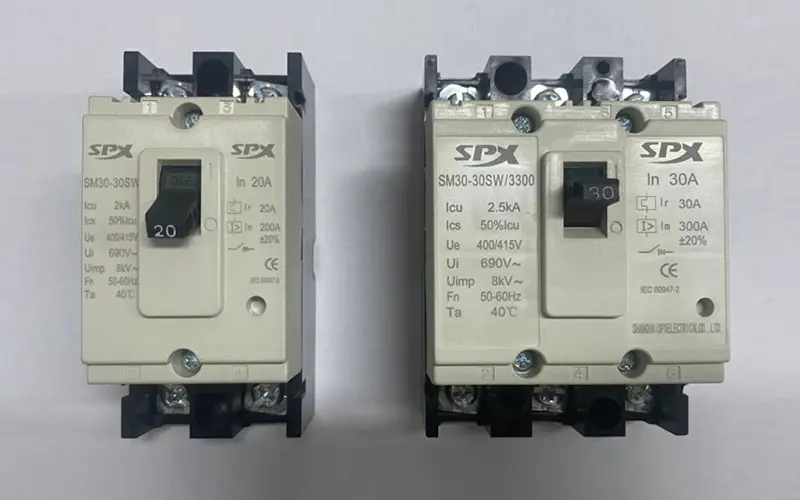

Vista frontale
