Interruttore di avviamento motore magnetico

Presso l'apparecchiatura e il punto di partenza della linea di produzione, l'operatore necessita di un "interruttore di alimentazione" in grado di controllare direttamente e in sicurezza il destino del motore senza fare affidamento su quadri elettrici complessi. Il resistente interruttore magnetico di avviamento motore SPX è nato per questo scopo. Condensa il tradizionale sistema di controllo suddiviso "pulsante/interruttore+contattore+protettore" in un pannello operativo integrato robusto e intuitivo. Non si tratta solo di un interruttore, ma anche di una stazione di controllo dell'alimentazione locale con funzioni di protezione integrate, che offrono all'operatore il controllo diretto più efficiente e sicuro.

Punti di forza fondamentali

I pulsanti integrati impermeabili e antipolvere (avvio/arresto) o gli interruttori rotanti (ON/OFF), con chiara identificazione e logica di funzionamento semplice e diretta, possono essere azionati in sicurezza senza la conoscenza di un elettricista professionista.
L'operatore tocca solo il pannello di controllo sicuro a bassa tensione e tutti i componenti ad alta tensione sono completamente racchiusi in un robusto involucro di metallo o plastica tecnica, con un'opzione di pulsante di arresto di emergenza (testa a fungo) fornita. In caso di emergenza è possibile arrestare la macchina con un semplice tocco, nel rispetto delle norme di sicurezza.
L'involucro solitamente ha un elevato livello di protezione (come IP55, IP65), che può resistere alla polvere, agli spruzzi d'acqua e alle macchie d'olio. L'interruttore magnetico di avviamento motore è adatto per ambienti difficili come officine, esterni e aree di lavaggio.
Eliminando la necessità di lunghi cavi di controllo multicore dal pannello di controllo all'armadio di controllo, l'interruttore di avviamento magnetico del motore richiede solo il collegamento dei cavi di alimentazione e del motore, risparmiando oltre il 50% sui costi di cablaggio e installazione.

applicazione

La scatola di controllo lato macchina per compressori d'aria, pompe dell'acqua, ventilatori, miscelatori e altre attrezzature consente agli operatori di avviare e arrestare sul posto e osservare lo stato dell'attrezzatura.
La stazione di controllo di avvio per nastri trasportatori, elevatori e alimentatori facilita il controllo diretto da parte del personale addetto alla consegna del materiale.
Maniglie di controllo per paranchi elettrici, stazioni idrauliche mobili e macchine per la pulizia per ottenere il movimento sincrono di attrezzature e controllo.
Pompe per l'irrigazione agricola, attrezzature per il trattamento delle acque reflue e macchine edili, l'interruttore magnetico di avviamento del motore ha un elevato livello di protezione contro vento, pioggia e polvere.

Parametro dell'avviatore motore magnetico SPX

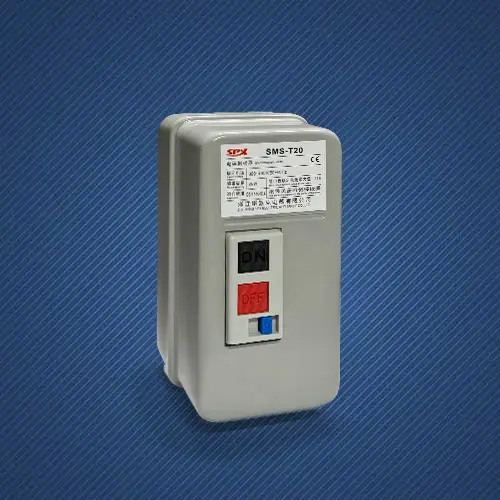

Telaio(A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Potenza collegata (AC-3)EC60947-4		220 V	2.2/3	4/5.5	4/5.5	5,5/7,5		7,5/10
		380 V	2.7/3.5	7,5/10	7,5/10	7,5/10		15/20
Corrente rinnovata (AC-3) GB14048.4		220 V	13/11	20	20	26		35
		380 V	7/9	20	20	25		32
Corrente di riscaldamento collegata (A)			20	32		50		60
Tensione isolata (V)			660
Contatto ausiliarioAC-15	Contatto	Standard	1NO	1NA+1NC	2NA+2NC
	Corrente collegata (A)	220 V	1.6
		380 V	0.95
Valutazione elettrica			IP30
Vita meccanica			1000		500
Profilo e dimensione di installazione
			Tipo	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

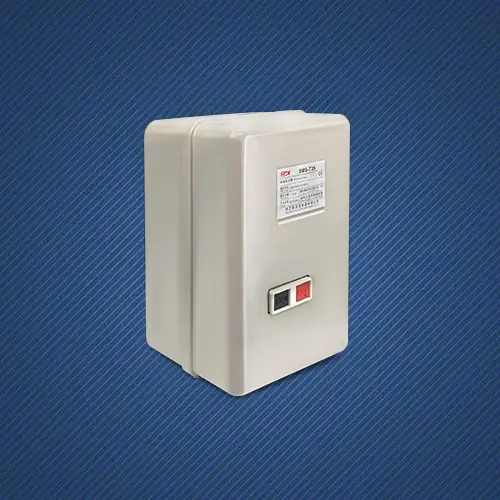

Dettagli sull'avviatore motore magnetico SPX S3-T25

*Interno

*Serie
