Avviatore motore magnetico per compressore

Il durevole avviatore motore magnetico per compressore SPX è il cuore delle fonti di gas industriali e dei cicli di refrigerazione e ogni avvio del motore è accompagnato da un enorme carico inerziale e da uno shock di corrente. Gli avviatori universali spesso corrono il rischio di una durata di vita ridotta e di guasti alla protezione in condizioni operative difficili. Il nostro avviatore motore magnetico specifico per compressore è progettato per risolvere questo problema fondamentale nelle applicazioni ingegneristiche. Integra profondamente le funzioni di controllo e protezione e rafforza in modo completo le caratteristiche di carico del compressore, convertendo ogni arresto di avvio in una potenza di uscita stabile e controllata, rendendolo un "monitor professionale" per garantire il funzionamento continuo e sano del compressore.

Maestro del vantaggio

I contatti sono realizzati in materiale in lega d'argento appositamente realizzato, che ha una resistenza estremamente elevata alla saldatura e alla conduttività. È progettato per resistere a picchi transitori pari a 6-8 volte la corrente nominale all'avvio del compressore.
La bobina e il nucleo di ferro sono stati ottimizzati per generare una forza magnetica sufficiente anche in presenza di fluttuazioni di tensione nella rete elettrica, spingendo il nucleo di ferro dinamico a impegnarsi rapidamente e con forza, riducendo le vibrazioni di contatto e l'erosione dell'arco durante il processo di avvio.
L'avviatore motore magnetico per compressore adotta una camera di estinzione dell'arco rinforzata e un design ottimizzato del condotto dell'aria, che può dissipare rapidamente il calore ed estinguere gli archi in caso di funzionamento frequente, mantenere prestazioni elettriche stabili e prolungare la durata dei contatti.

Applicazione

Controllo di compressori scroll e a vite in unità di refrigerazione commerciale, refrigeratori e sistemi a pompa di calore.
La parte di controllo elettronico del compressore d'aria diesel utilizzato in ingegneria è resistente alle vibrazioni e ai cambiamenti di temperatura.
Nel flusso di processo, l'avviatore motore magnetico per compressore viene utilizzato come compressore per il trasporto dei gas di processo, richiedendo un'elevata precisione di controllo e una protezione affidabile.

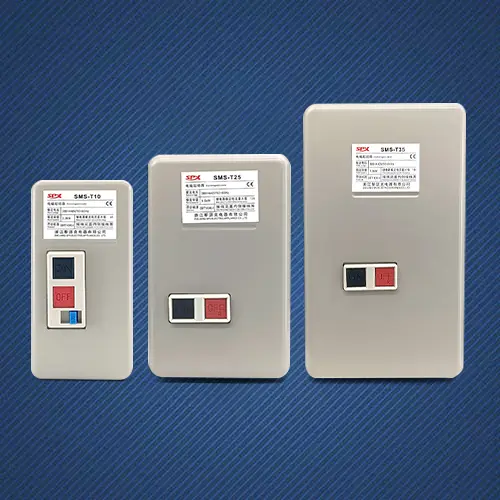

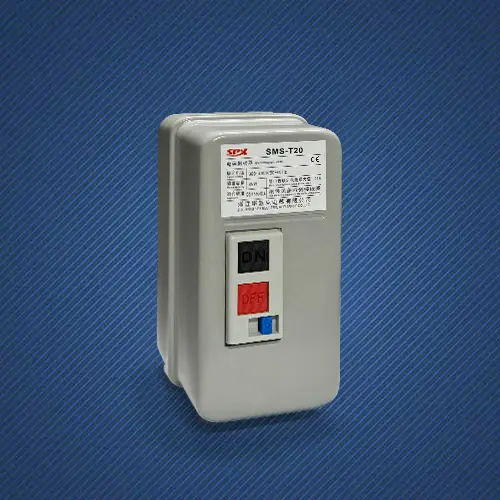

Parametro dell'avviatore motore magnetico SPX

Telaio(A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Potenza collegata (AC-3)EC60947-4		220 V	2.2/3	4/5.5	4/5.5	5,5/7,5		7,5/10
		380 V	2.7/3.5	7,5/10	7,5/10	7,5/10		15/20
Corrente rinnovata (AC-3) GB14048.4		220 V	13/11	20	20	26		35
		380 V	7/9	20	20	25		32
Corrente di riscaldamento collegata (A)			20	32		50		60
Tensione isolata (V)			660
Contatto ausiliarioAC-15	Contatto	Standard	1NO	1NA+1NC	2NA+2NC
	Corrente collegata (A)	220 V	1.6
		380 V	0.95
Valutazione elettrica			IP30
Vita meccanica			1000		500
Profilo e dimensione di installazione
			Tipo	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

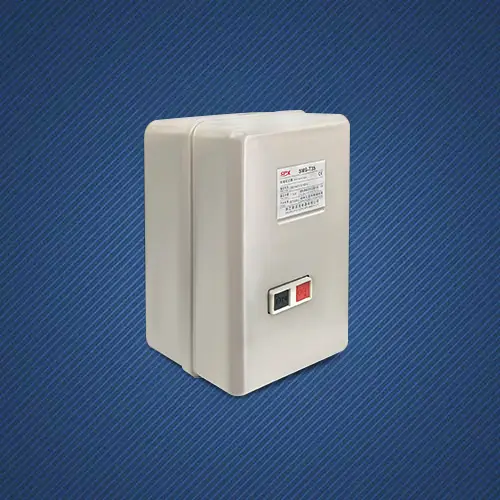

Dettagli sull'avviatore motore magnetico SPX S3-T25
