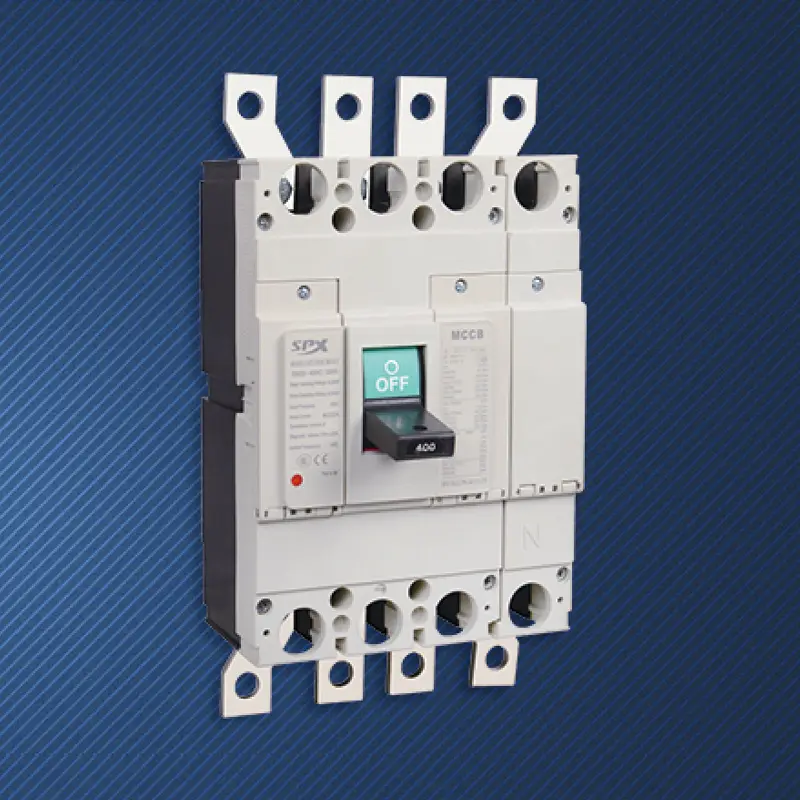

Interruttore automatico scatolato 4P 350A

Nei grandi edifici o negli impianti industriali con una potenza di diverse centinaia di kilowatt, la complessità e i requisiti di sicurezza del sistema di distribuzione crescono in modo esponenziale. L'interruttore automatico scatolato 4P 350A personalizzato SPX è progettato specificamente per la "sorgente" o "aorta" di tali sistemi complessi. Va oltre una singola funzione di protezione e svolge tre missioni fondamentali: interrompere le correnti di guasto, gestire le correnti armoniche generate da carichi non lineari (come apparecchiature IT e convertitori di frequenza) che ritornano alla linea neutra e fornire assoluta sicurezza e completo isolamento elettrico durante la manutenzione. È la "forza stabilizzante" che garantisce il funzionamento sicuro e stabile del sistema anche in presenza di carichi enormi, sbilanciati e ricchi di armoniche.

Vantaggio

Nei sistemi di carico non lineare ad alta capacità, la corrente della terza armonica si sovrapporrà alla linea neutra, facendo sì che la sua corrente superi di gran lunga la corrente della linea di fase. Il polo N dell'interruttore automatico scatolato 4P 350A ha capacità di protezione da sovraccarico e cortocircuito dello stesso livello del polo di fase (350A), che può funzionare in modo affidabile in questa situazione anomala e impedire il surriscaldamento e l'incendio del filo neutro a causa del sovraccarico a lungo termine. Questo è un rischio fondamentale per la sicurezza che non può essere risolto da un interruttore automatico tripolare.
Quando si verifica un guasto di messa a terra o di cortocircuito, i quattro poli raggiungono una disconnessione sincrona di livello millisecondo e il circuito difettoso (compresi i cavi N potenzialmente sotto tensione) è completamente isolato dal lato di alimentazione, fornendo il massimo livello di protezione di sicurezza per il personale e le apparecchiature, pienamente conforme ai severi requisiti per gli apparecchi elettrici a isolamento totale negli standard IEC e GB.
Dotato di sganciatore elettronico, può impostare con precisione i parametri di protezione per ciascuno dei quattro poli. La funzione di protezione a breve ritardo dell'interruttore automatico scatolato 4P 350A di alta qualità è la chiave per ottenere uno scatto completamente selettivo dei livelli superiore e inferiore, garantendo che solo la portata minima sia isolata in caso di guasto; Allo stesso tempo, può monitorare e registrare la corrente di ciascuna fase e linea neutra, fornendo supporto dati per l'analisi della qualità dell'energia e la localizzazione dei guasti.
Adottando un design della struttura di grande capacità, ha eccellenti prestazioni di dissipazione del calore e stabilità termica dinamica e può sopportare una corrente continua di 350 A e scosse elettriche da cortocircuito ad alta intensità.
Può integrare contatti ausiliari a quattro poli, segnali di allarme, dispositivi di sgancio di minima tensione/shunt e meccanismi di comando elettrici, ottenendo facilmente il monitoraggio remoto, la commutazione automatica e il collegamento con i sistemi di gestione dell'edificio.

Applicazione

L'interruttore automatico scatolato personalizzato 4P 350A funge da interruttore automatico principale in ingresso per i piani del data center sotto il sistema di alimentazione TN-S, proteggendo e isolando il sistema di distribuzione dell'alimentazione contenente un gran numero di armadi server monofase, gestendo in modo efficace la terza armonica.
L'interruttore principale lato bassa tensione dei trasformatori nei grandi centri commerciali, negli edifici per uffici a molti piani e negli hotel a stelle soddisfa i requisiti delle norme di sicurezza per l'isolamento di tutti i conduttori sotto tensione.
Gli impianti sportivi, i teatri, gli ospedali terziari e altri luoghi importanti con più carichi monofase devono utilizzare l'interruttore automatico scatolato 4P 350A per i loro armadi di distribuzione principali per garantire sicurezza e compatibilità.
L'interruttore automatico scatolato 4P 350A fornisce protezione dell'alimentazione e protezione della corrente armonica della linea neutra per grandi officine di saldatura e linee di produzione con apparecchiature centralizzate di azionamento a frequenza variabile.

Parametro MCCB degli interruttori automatici scatolati serie SPX SM30-400

Telaio(A)		SM30-400(NF-CW)						Caratteristiche operative
Corrente nominale in (A)		250、300、315、350、400
Tensione nominale (V)		CA 400 V
Tensione di isolamento nominale (V)		CA 690 V
Numero di poli		3			4
Potere di interruzione limitato		C	S	H	C	S	H
Circuito di interruzione per cortocircuito (kA) AC400V		25	35	50	25	35	50
Azionare il cortocircuito (kA) AC400V		15	20	25	15	20	25

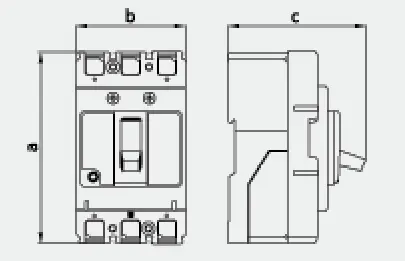

Immagine del profilo
	a	258			258
	b	140			185
	c	153			153

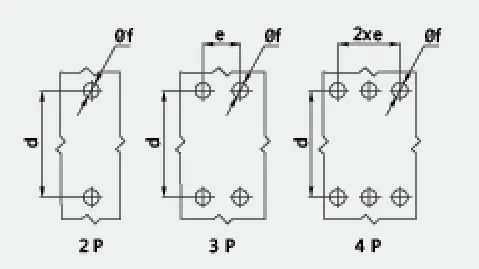

Immagine di montaggio
	d	195			195
	e	45			45
	f	8			8

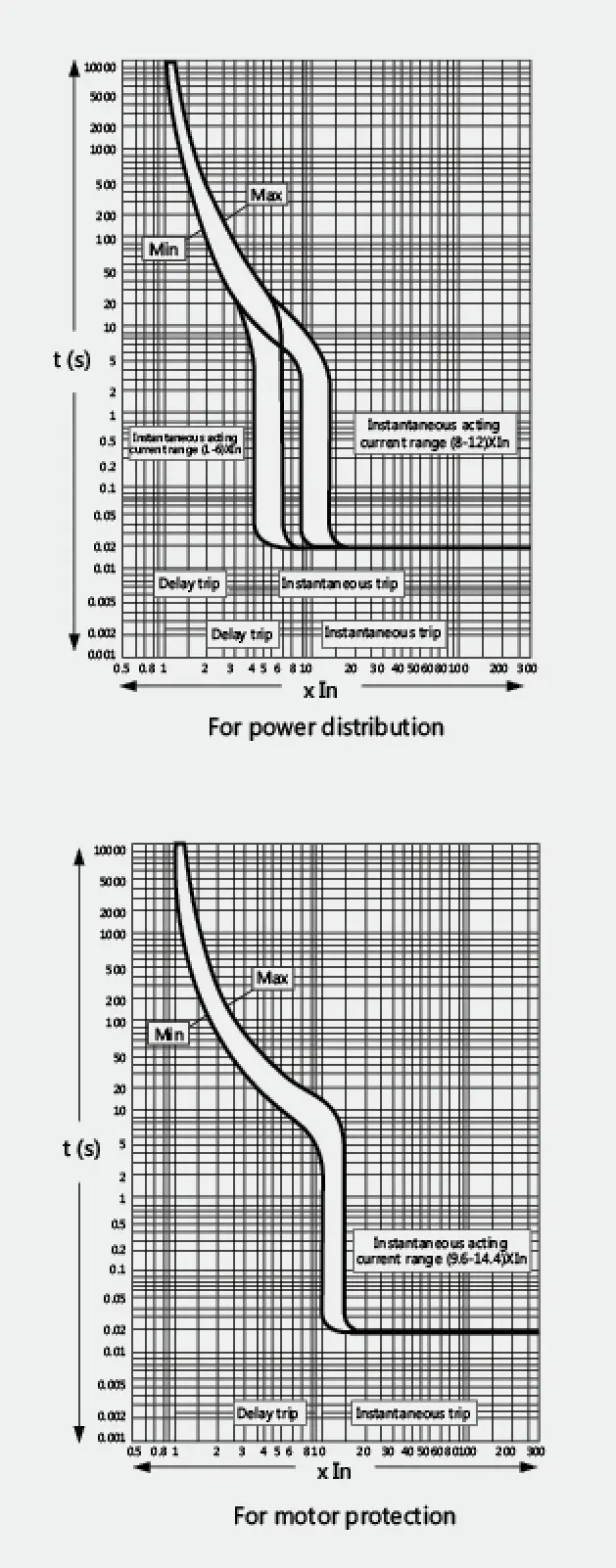

Vita della macchina		4000
Vita elettrica		1500
Dispositivo di funzionamento elettrico (MD)		●
Maniglia rotante esterna		●
Dispositivo di sgancio automatico		Magnetotermico
