Interruttore automatico scatolato 4P 250A 200A

Nel contesto dei moderni standard di sicurezza elettrica sempre più severi, sempre più scenari applicativi richiedono l'isolamento e la protezione completi di tutti i conduttori sotto tensione, compresi i cavi neutri. L'interruttore automatico scatolato di alta qualità 4P 250A 200A della fabbrica SPX è uno studio di ingegneria basato su questo concetto fondamentale. È specificamente utilizzato su circuiti critici con carichi trifase sbilanciati, componenti armoniche significative o dove è richiesto l'isolamento quadripolare secondo le normative. Questa serie non è solo un dispositivo di protezione, ma anche un impegno solenne per la conformità del sistema, la sicurezza di funzionamento e manutenzione e l'adattabilità del carico, garantendo un ingresso di alimentazione sicuro e protetto da strutture commerciali di medie dimensioni ad applicazioni industriali di fascia alta.

Caratteristica:

Le due specifiche di 200A e 250A coprono accuratamente i requisiti di capacità di distribuzione mainstream di medie dimensioni da circa 100kW a 125kW (sistema 400V). L'interruttore automatico scatolato 4P 250A 200A è la scelta più adatta per scatole di distribuzione a pavimento, alimentatori per gruppi di apparecchiature di grandi dimensioni, armadi a colonna per data center e altri scenari.

Gli utenti possono scegliere il modello più adatto in base al calcolo accurato della corrente di carico, evitando i costi e gli sprechi di spazio causati dal "grande cavallo che traina una piccola automobile" e raggiungendo l'equilibrio ottimale tra vantaggi di protezione e vantaggi di investimento.

Quando un gran numero di carichi non lineari monofase (come server IT, illuminazione a LED) causano la sovrapposizione della terza armonica sulla linea del neutro, la capacità di protezione completa della corrente dell'interruttore automatico scatolato 4P 250A 200A N-polo può prevenire il rischio di incendio nascosto e pericoloso derivante dal riscaldamento da sovraccarico della linea del neutro.

Durante la manutenzione o la riparazione, scollegando questo interruttore automatico, è possibile ottenere l'isolamento sincrono e assoluto di tutti i conduttori sotto tensione (L1, L2, L3, N), creando un ambiente elettrico assolutamente sicuro per gli operatori e soddisfacendo i requisiti obbligatori per l'integrità dell'isolamento in TN-S e altri sistemi.

Qualsiasi polo (incluso il polo N) che rileva un guasto da sovraccarico o cortocircuito attiverà una disconnessione istantanea sincrona a quattro poli, garantendo che il guasto sia completamente isolato e prevenendo l'aggravarsi dell'incidente.

Applicazione:

Come interruttore principale di distribuzione per piani standard di edifici adibiti ad uffici e grandi negozi al dettaglio con il sistema TN-S, soddisfa le norme di sicurezza e protegge carichi misti di illuminazione e prese.

L'interruttore di ingresso dell'armadio testata della colonna nel data center di medie dimensioni fornisce alimentazione agli armadietti dei server a valle e gestisce la corrente armonica della linea neutra generata dai carichi IT.

La protezione in ingresso dell'alimentazione nel centro di controllo della linea di produzione automatizzata presenta carichi misti come motori (trifase) e controller (monofase) sulla linea di produzione.

Parametro MCCB degli interruttori automatici scatolati serie SPX SM50-250

Telaio(A)		SM50-250(NF-CV)
Corrente nominale In(A)		100、125、140、150、160、175、200、225、250
Tensione nominale (V)		CA 400 V
Tensione di isolamento nominale (V)		CA 690 V
Numero di poli		3			4
Potere di interruzione limitato		C	S	H	C	S	H
Capacità di interruzione del cortocircuito (kA) AC400V		18	30	50	18	30	50
Azionare il cortocircuito (kA) AC400V		9	15	25	9	15	25

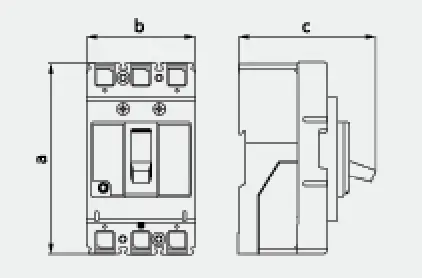

Immagine del profilo
	a	165			165
	b	105			140
	c	90			90

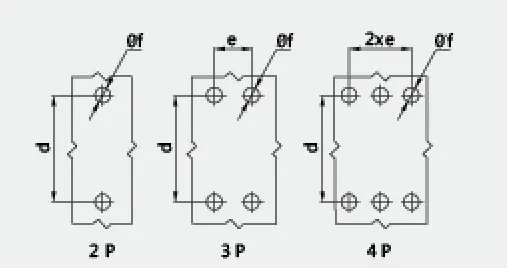

Immagine di montaggio
	d	126			126
	e	35			35
	f	5			5
Vita della macchina		4000
Vita elettrica		2000
Dispositivo di funzionamento elettrico (MD)		●
Maniglia rotante esterna		●
Dispositivo di sgancio automatico		Magnetotermico
