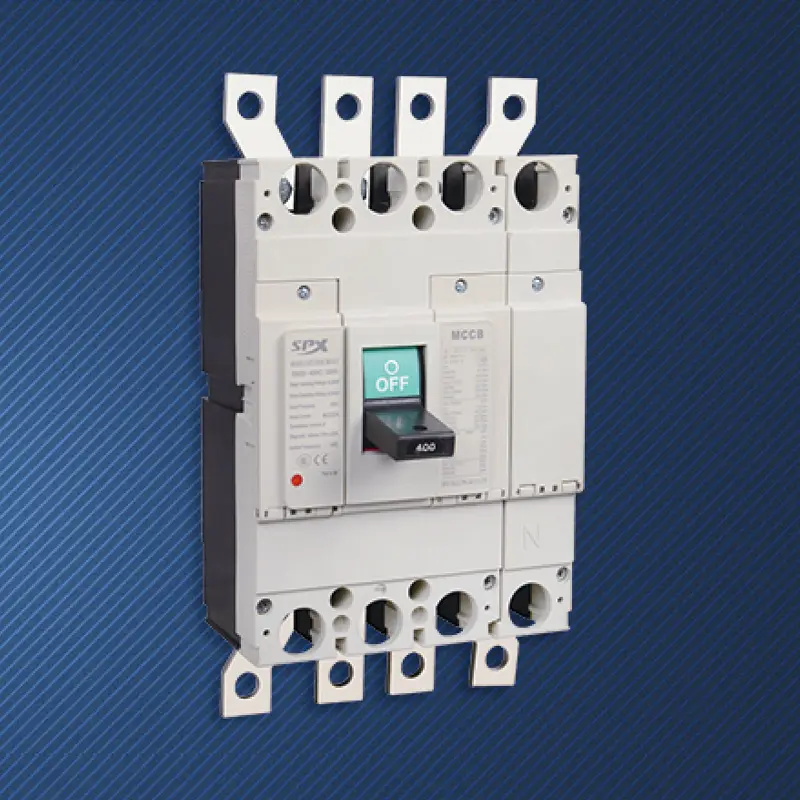

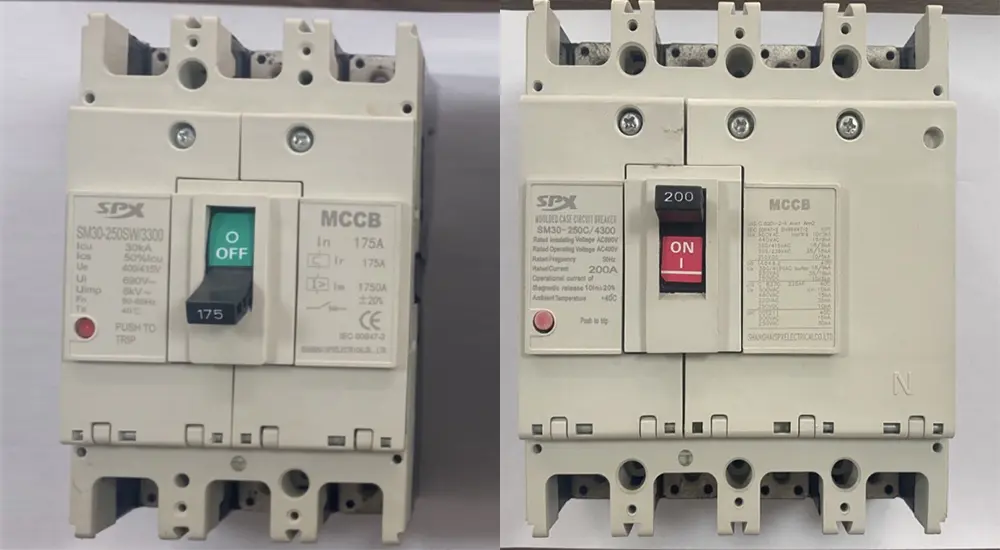

Interruttore automatico scatolato 4P 200A

Nei moderni edifici commerciali, data center e ambienti industriali che utilizzano un gran numero di carichi non lineari monofase, i tradizionali interruttori automatici tripolari non sono più in grado di soddisfare tutti i requisiti di isolamento sicuro. La nascita dell'interruttore automatico scatolato di alta qualità 4P 200A SPX risiede nel raggiungimento del completo isolamento e controllo dei conduttori sotto tensione. Non solo protegge le linee trifase, ma utilizza anche il quarto polo cruciale (polo N) per disconnettere e isolare le linee neutre, risolvendo sostanzialmente danni alle apparecchiature, rischi di incendio e rischi di scosse elettriche del personale causati dall'elettrificazione della linea neutra, potenziale deriva o correnti di guasto. Si tratta di una scelta strategica per soddisfare i complessi requisiti di qualità dell'alimentazione elettrica e di elevati standard di sicurezza.

Vantaggio

Nello stato disconnesso, può tagliare contemporaneamente tutti i cavi di fase e neutro, fornendo il massimo livello di garanzia di sicurezza per la manutenzione delle apparecchiature backend e l'ispezione della linea, rispettando pienamente i severi requisiti di integrità dell'isolamento nei sistemi di messa a terra come TN-S e TT.
In situazioni in cui i carichi trifase sono gravemente sbilanciati o le correnti di terza armonica sono significative (come illuminazione a LED di grandi dimensioni, gruppi di apparecchiature IT), la linea neutra può trasportare correnti anomale. L'interruttore automatico scatolato 4P 200A assicura che le linee di neutro e fase siano interrotte in modo sincrono in caso di sovraccarico o cortocircuito, evitando il surriscaldamento della linea N e provocando un incendio.
Se un polo si guasta (compreso il polo N), l'interruttore verrà interbloccato con quattro poli per garantire che il circuito difettoso sia completamente isolato.
La funzione di protezione del polo N può essere configurata in base agli standard e ai requisiti applicativi, comunemente nota come tipo di protezione completa (con la stessa corrente nominale e caratteristiche di protezione del polo di fase) o tipo regolabile, per adattarsi ai diversi requisiti di messa a terra e coordinamento della protezione del sistema.
Se dotati di dispositivi di sgancio elettronico, è possibile utilizzare precise impostazioni di ritardo breve per ottenere un coordinamento selettivo completo con apparecchiature di protezione tripolare o quadripolare di livello inferiore, garantendo la continuità dell'alimentazione.
Il design e la selezione dei materiali dell'interruttore automatico scatolato 4P 200A di alta qualità tengono conto della possibilità di correnti armoniche di ordine elevato nella linea neutra, garantendo stabilità a lungo termine durante il funzionamento.
Il resistente interruttore automatico scatolato 4P 200A utilizza materiali di contatto, sistemi di estinzione dell'arco e telai isolanti dello stesso grado degli MCCB a tre poli di alta qualità, garantendo durata meccanica ed elettrica durante il funzionamento sincrono a quattro poli.

Applicazione

L'interruttore automatico scatolato 4P 200A disponibile in stock funge da interruttore principale in ingresso per grandi centri commerciali, edifici per uffici e hotel con il sistema TN-S, soddisfacendo le norme di sicurezza che richiedono che l'interruttore principale scolleghi tutti i conduttori sotto tensione.
Fornire protezione della linea in entrata e protezione sincrona delle linee neutre per gli armadi a colonna nelle sale computer con un gran numero di server monofase che causano gravi squilibri trifase e distorsioni armoniche.
L'interruttore principale per la distribuzione dell'alimentazione nelle sale operatorie ospedaliere, nei laboratori e nei sistemi audio e di illuminazione di grandi palcoscenici è progettato per prevenire il surriscaldamento causato dalla sovrapposizione della 3a armonica sulla linea neutra.
L'interruttore automatico scatolato 4P 200A, come dispositivo di protezione di livello superiore del doppio interruttore di trasferimento di potenza (ATSE), può anche isolare in modo assoluto la linea neutra quando si passa tra due fonti di alimentazione, evitando il collegamento parallelo accidentale di linee neutre in sistemi diversi.

La serie SPX SM30-250 di parametri magnetici termici MCCB

Telaio(A)		SM30-250(NF-CW)						Caratteristiche operative
Corrente nominale in (A)		100、125、140、150、160、175、200、225、250
Tensione nominale (V)		CA 400 V
Tensione di isolamento nominale (V)		CA 690 V
Numero di poli		3			4
Potere di interruzione limitato		C	S	H	C	S	H
Capacità di interruzione del cortocircuito (kA) AC400V		18	30	50	18	30	50
Azionare il cortocircuito (kA) AC400V		9	15	25	9	15	25
Immagine del profilo
	a	165			165
	b	105			140
	c	90			90
Immagine di montaggio
	d	126			126
	e	35			35
	f	5			5
Vita della macchina		4000
Vita elettrica		2000
Dispositivo di funzionamento elettrico (MD)		●
Maniglia rotante esterna		●

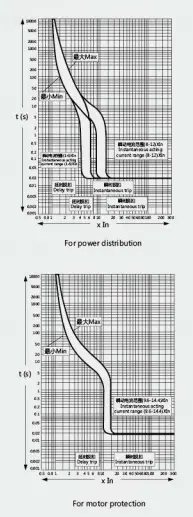

Dispositivo di sgancio automatico		Magnetotermico

Vista frontale
