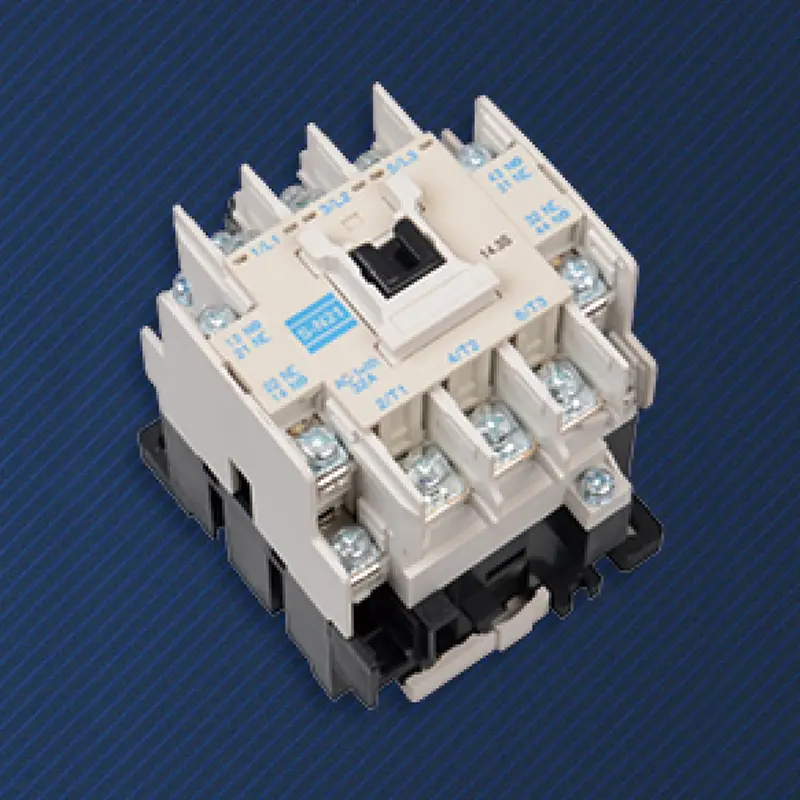

Il contattore magnetico CA di alta qualità prodotto da SPX Electric è il punto di partenza fisico per tutti i controlli di automazione. Dopo che il PLC ha emesso il comando, il contattore elettromagnetico CA completa un salto cruciale da segnali di controllo deboli a un forte azionamento elettrico prima che il motore ruoti effettivamente. Non è il componente più complesso, ma è un esecutore affidabile, insostituibile e consolidato nel tempo nei sistemi di alimentazione industriale.
Azionando i contatti meccanici con forza elettromagnetica, viene stabilito un isolamento elettrico completo tra la bobina di controllo (lato a bassa tensione) e il circuito principale (lato ad alta corrente e alta tensione). Ciò evita sostanzialmente il rischio che l'alta tensione entri nel sistema di controllo, garantendo la sicurezza del personale e delle apparecchiature sensibili come i PLC.
L'azione meccanica del punto di contatto è solitamente accompagnata da un "clic" chiaro e udibile e la maggior parte dei prodotti dispone di una finestra di indicazione visiva della posizione, che fornisce un feedback diretto e affidabile sullo stato fisico.
La corrente al momento dell'avviamento del motore può raggiungere 5-8 volte il valore nominale. I contatti in lega a base di argento progettati specificamente per i contattori elettromagnetici e la loro azione di chiusura rapida possono resistere a picchi di corrente così intensi, che rappresentano un anello debole in molti componenti degli interruttori elettronici.
Quando il contatto viene disconnesso, si formerà uno spazio libero di isolamento dell'aria, quindi il lato carico e il lato alimentazione verranno completamente tagliati senza rischio di corrente di dispersione, rispettando le rigide norme di sicurezza sulla manutenzione dello spegnimento.
La struttura elettromagnetica e meccanica centrale del contattore magnetico CA ha una forte tolleranza alla temperatura, all'umidità, alla polvere e ad alcune fluttuazioni di tensione. Negli ambienti industriali difficili, la sua affidabilità è solitamente superiore a quella dei complessi dispositivi elettronici puri.
Dopo milioni di vite meccaniche, l'usura dei contattori magnetici CA (come l'erosione dei contatti) è prevedibile e graduale, facilitando lo sviluppo di piani di manutenzione preventiva ed evitando improvvisi guasti catastrofici.
1. Sistema elettromagnetico (fonte di azionamento):
Bobina: accetta tensione di controllo (come 24 V CA/CC, 220 V CA) e converte l'energia elettrica in un campo magnetico.
Nucleo di ferro statico di tipo E e nucleo di ferro dinamico: dopo che la bobina è energizzata, genera forza magnetica per attirare il nucleo di ferro dinamico. L'anello di cortocircuito integrato è progettato specificamente per eliminare le vibrazioni e il rumore causati dal passaggio per lo zero CA, garantendo un'aspirazione silenziosa e regolare negli ambienti CA.
2. Sistema di contatto (unità di esecuzione):
Contatto principale (normalmente aperto): realizzato con materiali a base di argento (come l'ossido di argento-cadmio) resistenti alla saldatura e con bassa resistenza di contatto, in grado di trasportare correnti elevate nel circuito principale.
Contatto ausiliario: collegato meccanicamente al contatto principale, utilizzato per controllare l'autobloccaggio del circuito, il feedback del segnale o l'interblocco, solitamente con un design modulare che può essere combinato in modo flessibile.
3. Sistema di estinzione dell'arco (protezione di sicurezza):
Quando si interrompono correnti elevate, tra i contatti si verificheranno archi ad alta temperatura. Il contattore magnetico CA utilizza una copertura estinguente dell'arco a griglia metallica per tagliare, raffreddare ed estinguere rapidamente l'arco, proteggendo i contatti dall'erosione e prevenendo gli incidenti causati dallo scoppio dell'arco.
Il contattore magnetico CA è un dispositivo di controllo della configurazione standard per tutti i motori con avviamento online diretto, avviamento stella-triangolo e avviatore statico.
Il contattore magnetico CA viene utilizzato per controllare carichi come grandi tubi di riscaldamento elettrico, forni industriali, gruppi di illuminazione, ecc. che richiedono frequenti accensioni/spegnimenti.
L'unità di esecuzione chiave nell'interruttore di trasferimento automatico (ATS): responsabile del collegamento o scollegamento fisico della linea di alimentazione durante la commutazione di due fonti di alimentazione.
Il circuito di alimentazione principale di apparecchiature quali gru, compressori e macchine per pressofusione è collegato o scollegato.
| Telaio(A) | SS-N21 | ||||||||
| KW/HP(AC-3) Potenza rete (AC-3) IEC60947-4 | 220 V | 5,5/7,5 | |||||||
| 380 V | 15/11 | ||||||||
| Corrente rinnovata (AC-3) GB14048.4 | 220 V | 22 | |||||||
| 380 V | 22 | ||||||||
| Corrente di riscaldamento collegata (A) | 32 | ||||||||
| Tensione isolata (V) | 660 | ||||||||
| Contatto ausiliario AC-15 | Contatto | Standard | 2NA+2NC | ||||||
| Corrente rete (A) | 220 V | 1.6 | |||||||
| 380 V | 0.95 | ||||||||
| Vita elettrica | 100 | ||||||||
| Vita meccanica | 500 | ||||||||

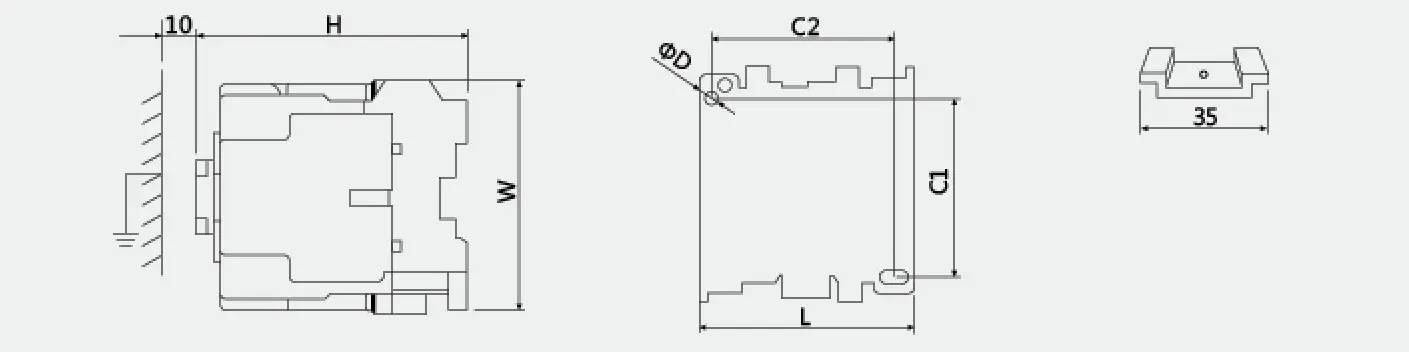

| Profilo e dimensione di installazione |
|
||||||||
| Tipo | L | W | H | C1 | C2 | ΦD | |||
| SS-N21 | 63 | 81 | 81 | 60 | 54 | 4.5 | |||
