Interruttore contattore CA

Quando è necessario dotare il semplice interruttore on-off dell'anima dell'"automazione", l'interruttore contattore CA personalizzato SPX Electric diventa una scelta inevitabile. Non è un normale interruttore manuale, ma un terminale intelligente di esecuzione dell'energia in grado di rispondere a istruzioni deboli provenienti da pulsanti, sensori, PLC o microprocessori e pilotare centinaia di ampere di corrente. La sua esistenza rende possibile il controllo centralizzato, l'interblocco automatico e la programmazione remota.

Perché costituisce un ponte cruciale tra comando e potere?

1. Essenza: utilizzare la "piccola corrente" per controllare in sicurezza la "grande corrente"
L'essenza del design dell'interruttore contattore CA risiede nella forza magnetica generata dalla bobina elettromagnetica (corrente di controllo a livello di milliampere), che fa muovere i contatti meccanici (in grado di trasportare centinaia di ampere di corrente di alimentazione). Questo affidabile isolamento elettrico garantisce che il personale sul lato di controllo a bassa tensione sia completamente isolato dai dispositivi logici di precisione e dai pericoli sul lato di alimentazione ad alta tensione.
Gli interruttori manuali e gli interruttori automatici presentano limiti fisici in termini di corrente, frequenza operativa e sicurezza. L'interruttore del contattore è progettato per attività ad alta frequenza, corrente elevata e on-off remoto, colmando il divario tra logica di controllo e carichi potenti.

2. Funzione: un hub dal "controllo del punto" al "controllo del sistema"
Un piccolo pulsante installato nella sala di controllo o in un punto di uscita del PLC può controllare apparecchiature di grandi dimensioni in un'officina remota tramite un contattore, ottenendo autorizzazioni di controllo centralizzate ed estese.
Attraverso il cablaggio flessibile dei contatti ausiliari normalmente aperti/normalmente chiusi dell'interruttore contattore CA, è possibile ottenere facilmente la logica elettrica classica come l'autobloccaggio, l'interblocco e l'avvio sequenziale, costituendo la base hardware di complessi circuiti di controllo di sicurezza.

Come funzionalità di interfaccia dei componenti del sistema:
I terminali della bobina accettano tensioni di controllo standardizzate (come 24 V CC, 220 V CA), diventando un "linguaggio" universale per un'integrazione perfetta con vari controller (PLC, relè, timer).
Il contatto ausiliario fornisce un feedback sullo stato fisico in tempo reale (acceso o spento) del corpo dell'interruttore, che può essere ritrasmesso all'indicatore luminoso, al controller o al sistema di monitoraggio superiore per formare un circuito di controllo.

Applicazione

Il contattore CA in stock, come "mano e piede" del PLC, controlla direttamente l'avvio e l'arresto del motore del trasportatore, del motore della stazione idraulica, della fonte di alimentazione meccanica manuale, ecc. Ed è l'esecutore diretto del ritmo di produzione.

Nell'armadio di distribuzione è possibile ottenere il controllo centralizzato, remoto o automatico di più pompe dell'acqua, ventilatori, compressori e altre apparecchiature e si possono facilmente integrare dispositivi di protezione da sovraccarico (relè termici) per formare avviatori motore.

Controlla automaticamente l'alimentazione di grandi unità di aria fresca, torri di raffreddamento, circuiti di illuminazione e altre apparecchiature in base a programmi orari o segnali di sensori, ottenendo risparmio energetico e gestione intelligente.

Nel circuito di sicurezza, l'interruttore del contattore CA funge da attuatore critico che interrompe immediatamente l'alimentazione dell'apparecchiatura quando viene premuto il pulsante di arresto di emergenza o viene aperta la porta di sicurezza, fornendo il massimo livello di protezione dall'arresto di sicurezza.

Tasto di selezione

Per selezionare l'interruttore contattore CA corretto, è necessario corrispondere accuratamente ai suoi parametri di applicazione come "interruttore":

Tensione di controllo e alimentazione: la tensione della bobina deve essere abbinata all'alimentazione di controllo; La tensione nominale del contatto principale non deve essere inferiore alla tensione di linea.

Frequenza operativa: Per operazioni di avvio/arresto frequenti (come applicazioni jog e servo), è necessario scegliere un modello con una corrente nominale più elevata o un'alta frequenza operativa appositamente calibrata.

Parametro interruttore contattore CA SPX

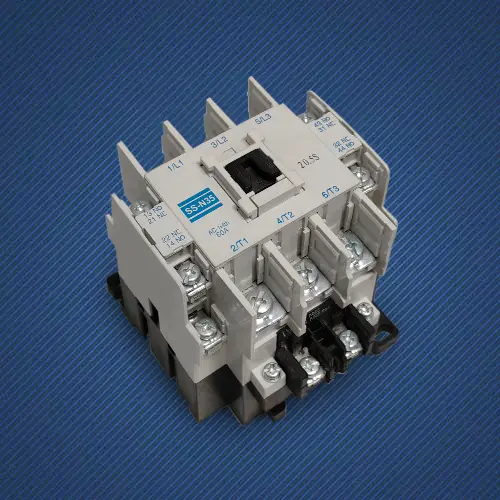

Telaio(A)			SS-N35
KW/HP(AC-3) Potenza rete (AC-3) IEC60947-4		220 V	15/11
		380 V	18,5/25
Corrente rinnovata (AC-3) GB14048.4		220 V	42
		380 V	44
Corrente di riscaldamento collegata (A)			60
Tensione isolata (V)			660
Contatto ausiliario AC-15	Contatto	Standard	2NA+2NC
	Corrente collegata (A)	220 V	1.6
		380 V	0.95
Vita elettrica			80
Vita meccanica			500

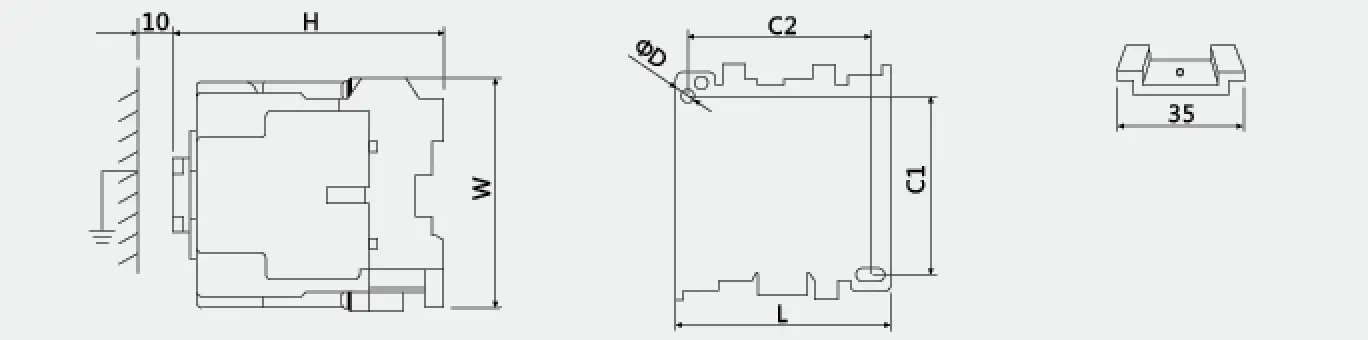

Profilo e dimensione di installazione
			Tipo	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
