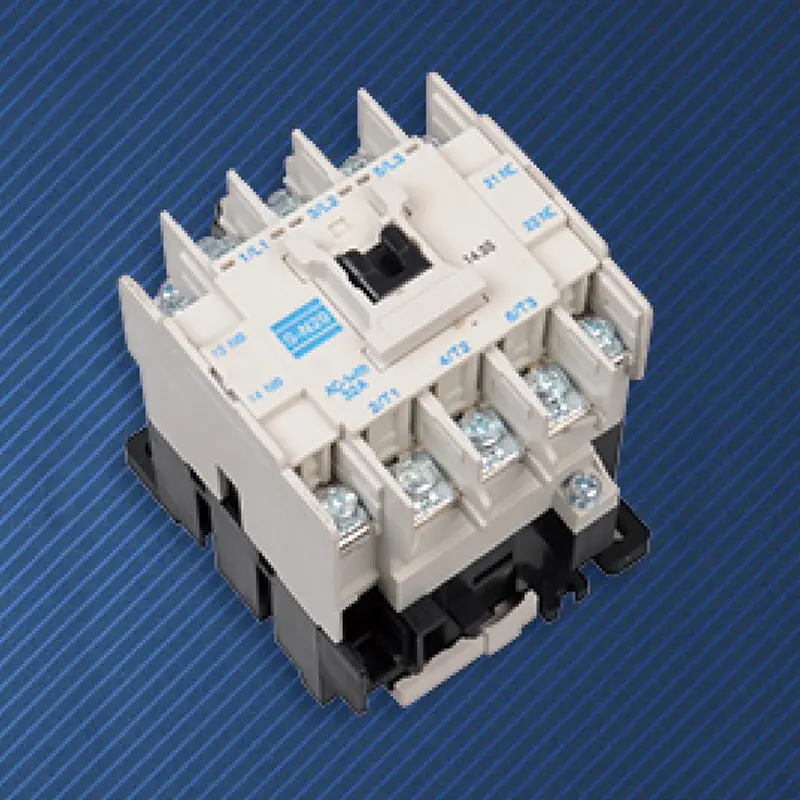

Montaggio su guida Din contattore CA

Di' addio a cablaggi disordinati e fissazioni dispendiose in termini di tempo. Quando il resistente supporto per guida DIN del contattore CA di SPX Electric soddisfa le guide DIN standardizzate, si trasforma da singolo dispositivo a parte di un sistema di installazione elettrica sistematico e industrializzato. Il valore del contattore CA montato su guida che forniamo va ben oltre l'affidabile commutazione di corrente, ma risiede anche nel modo in cui ristruttura la disposizione dello spazio dell'armadio e il flusso di lavoro con la massima comodità.

vantaggio

Non è necessario misurare, forare o maschiare. Basta allineare la fibbia posteriore del supporto per guida DIN del contattore CA con la guida DIN standard da 35 mm, premere leggermente per bloccarlo saldamente e il tempo necessario per installare un dispositivo verrà misurato in secondi.
Tutti i componenti montati su guida (inclusi interruttori automatici, relè, morsettiere, ecc.) condividono la stessa linea di riferimento, formando naturalmente una disposizione regolare orizzontale e verticale, migliorando l'estetica ed eliminando completamente l'asimmetria di installazione causata dal disallineamento della perforazione manuale.
Il dispositivo può scorrere facilmente sulla guida e la sua posizione relativa può essere regolata in qualsiasi momento prima e dopo il cablaggio, lasciando la massima flessibilità per la pianificazione e l'instradamento degli slot.
Quando è necessario sostituire o espandere il supporto su guida Din del contattore CA, utilizzare semplicemente un cacciavite per allentare la fibbia, rimuovere la parte vecchia e sostituirla con una nuova. L'espansione del sistema o il ripristino degli errori diventano rapidi e non incidono su quelli adiacenti
dispositivi. Rispetto all'installazione piatta, l'installazione su guida consente una disposizione multistrato ad alta densità nella direzione della profondità dell'armadio, sfruttando appieno il prezioso spazio tridimensionale all'interno dell'armadio.
Risparmia tempo e costi di materiale per la lavorazione dei fori nei pannelli, riduce la necessità di strumenti di installazione e riduce significativamente i costi di manodopera per successive manutenzioni e ristrutturazioni.

Progettazione del prodotto e analisi dell'installazione

Il montaggio su guida DIN del contattore CA segue rigorosamente gli standard per guida DIN TH35-7.5 o TH35-15 riconosciuti a livello internazionale, garantendo una perfetta compatibilità con la stragrande maggioranza dei quadri elettrici e degli accessori sul mercato. La parte posteriore è dotata di fibbie elastiche in plastica tecnica ad alta tenacità, che forniscono una forza di bloccaggio stabile consentendo allo stesso tempo un rilascio rapido attraverso il semplice utilizzo dell'utensile.
Tutti i terminali di alimentazione e controllo sono chiaramente etichettati sulla parte anteriore per operazioni di cablaggio rapide e precise dalla stessa direzione.
I terminali di cablaggio sono stati ottimizzati nel design, lasciando spazio sufficiente per l'azionamento del cacciavite anche quando si utilizzano cavi con connettori pressati a freddo.
La parte superiore o laterale è predisposta con una zona per l'inserimento o la scrittura delle targhette identificative, che facilita la numerazione dei circuiti e l'etichettatura funzionale.

Aree di applicazione principali

Essendo il nucleo di comando di attuatori quali motori, riscaldatori, elettrovalvole, ecc., il supporto per guida DIN del contattore CA è installato fianco a fianco sulla stessa guida con PLC, interruttori automatici, alimentatori per interruttori, ecc., formando il cuore del sistema di controllo standardizzato.
Installa scatole di giunzione compatte di tipo ferroviario accanto ai dispositivi che richiedono il controllo remoto, con contattori integrati che azionano direttamente i carichi locali, ottenendo un controllo decentralizzato e un cablaggio semplificato.
Il montaggio su guida DIN del contattore CA viene utilizzato per il controllo dell'illuminazione, il controllo del fan coil, il controllo della pompa dell'acqua e altri scenari, facilitando la costruzione standardizzata e la gestione centralizzata nelle sale di distribuzione o nelle scatole di controllo in loco.
Fornire una base per moduli di controllo elettronico "plug and play" per i produttori di apparecchiature meccaniche, riducendo in modo significativo il ciclo di assemblaggio e messa in servizio degli armadi delle apparecchiature.

Parametro del contattore modulare CA domestico SPX

Telaio(A)			SS-N20
KW/HP(AC-3) Potenza rete (AC-3) IEC60947-4		220 V	5,5/7,5
		380 V	15/11
Corrente rinnovata (AC-3) GB14048.4		220 V	22
		380 V	22
Corrente di riscaldamento collegata (A)			32
Tensione isolata (V)			660
Contatto ausiliario AC-15	Contatto	Standard	1NA+1NC
	Corrente rete (A)	220 V	1.6
		380 V	0.95
Vita elettrica			100
Vita meccanica			500

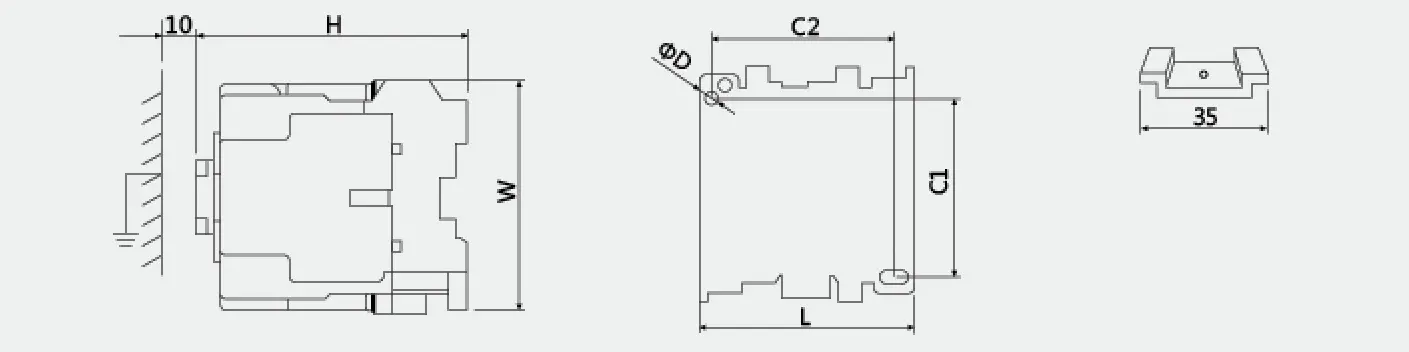

Profilo e dimensione di installazione
			Tipo	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
