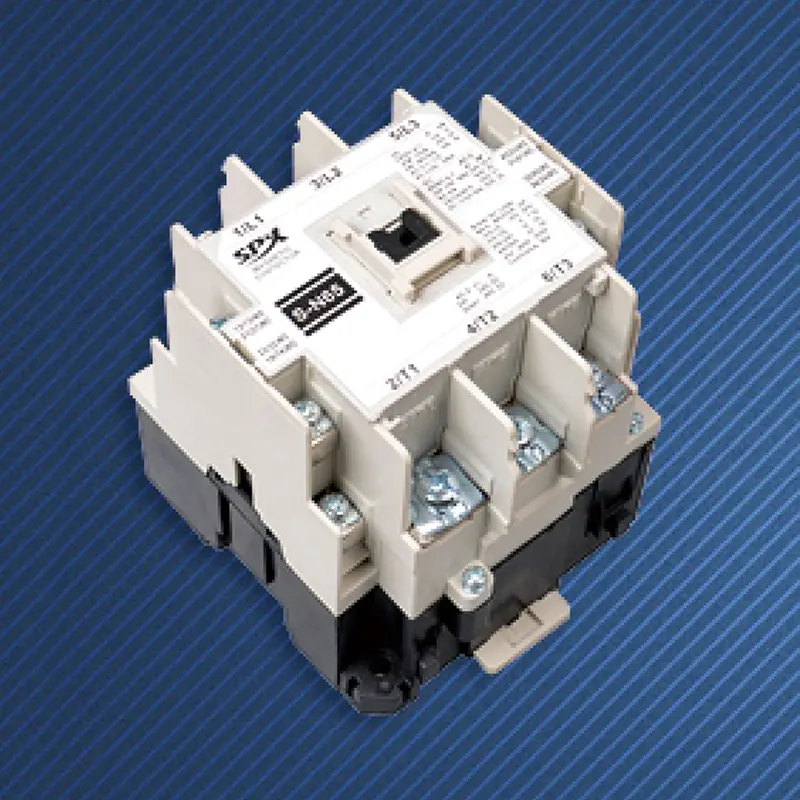

Unità di climatizzazione con contattore CA

L'unità di climatizzazione con contattore CA personalizzata della fabbrica SPX Electric non è una semplice applicazione di un contattore universale. Si tratta di un dispositivo di commutazione elettromagnetico definito professionalmente in termini di durata elettrica, potere di interruzione e struttura del volume in base alle caratteristiche di funzionamento dei compressori del condizionamento dell'aria (in particolare compressori sigillati con protezione da sovraccarico a ripristino automatico) e dei motori dei ventilatori.

Caratteristiche e vantaggi

L'unità di climatizzazione con contattore CA di alta qualità è rigorosamente conforme agli standard della categoria di utilizzo di AC-8a (motori elettrici in compressori di refrigerazione sigillati per il controllo) o AC-7a (carichi di motori elettrici per scopi domestici e simili), il che significa che la sua durata elettrica e le condizioni di test di capacità on/off simulano completamente le reali condizioni di lavoro dei compressori del condizionamento d'aria.
La corrente di lavoro nominale comune copre da 30 A a 45 A e la tensione di lavoro è abbinata a sistemi di condizionamento d'aria monofase (208-240 V) o trifase (fino a 660 V), che possono soddisfare direttamente i requisiti di potenza del compressore della maggior parte dei condizionatori domestici e commerciali.
I contatti principali sono generalmente realizzati in lega d'argento o materiali in lega a base di argento, che hanno eccellente conduttività, resistenza all'erosione dell'arco e resistenza alla saldatura, garantendo un contatto stabile anche se soggetti frequentemente a correnti di spunto di avviamento del compressore.
Adottando un design tridimensionale con una disposizione superiore e inferiore, la parte superiore è un sistema di contatto a doppio punto di interruzione a ponte ad azione diretta e la parte inferiore è un sistema elettromagnetico. La struttura è compatta e favorisce l'installazione nella scatola di controllo dell'aria condizionata con spazio limitato.
La camera di estinzione dell'arco elettrico a doppia interruzione incorporata o la griglia di estinzione dell'arco a cucitura longitudinale possono raffreddare ed estinguere rapidamente l'arco generato durante l'interruzione della corrente, proteggendo efficacemente i contatti e prevenendo interferenze con altri segnali di controllo di corrente debole.
Rigorosa adattabilità ambientale: le condizioni di utilizzo sono chiaramente definite, come l'intervallo di temperatura dell'aria ambiente (comunemente da -5 ℃ a +50 ℃), altitudine (≤ 2000 m), livello di inquinamento e categoria di installazione (solitamente Classe III), per garantire un funzionamento stabile in ambienti ad alta temperatura, elevata umidità e vibrazioni che l'unità esterna di climatizzazione può affrontare.
Per comodità di installazione in loco, vengono spesso forniti due metodi di collegamento del circuito principale: collegamento a spina e collegamento a vite. I terminali della bobina sono comunemente progettati anche con connessioni plug-in per semplificare il processo di cablaggio.
Alcuni modelli consentono l'installazione di moduli di contatti ausiliari per l'interblocco elettrico o il feedback dello stato del contattore al sistema di controllo, aumentando la flessibilità del controllo.

Principali scenari applicativi

Controlla il compressore di refrigerazione sigillato e il motore della ventola esterna del sistema di climatizzazione a velocità fissa o a frequenza variabile.
L'unità di condizionamento dell'aria con contattore CA funge da unità di esecuzione della commutazione di potenza per carichi quali valvole direzionali a quattro vie, compressori e ventilatori.
L'unità di condizionamento dell'aria con contattore CA viene applicata al circuito di controllo del compressore di apparecchiature quali frigoriferi e vetrine.

Parametro interruttore contattore CA SPX

Telaio(A)			SS-N65
KW/HP(AC-3) Potenza rete (AC-3) IEC60947-4		220 V	18,5/25
		380 V	30/40
Corrente rinnovata (AC-3) GB14048.4		220 V	68
		380 V	66
Corrente di riscaldamento collegata (A)			100
Tensione isolata (V)			660
Contatto ausiliario AC-15	Contatto	Standard	2NA+2NC
	Corrente collegata (A)	220 V	1.6
		380 V	0.95
Vita elettrica			60
Vita meccanica			300

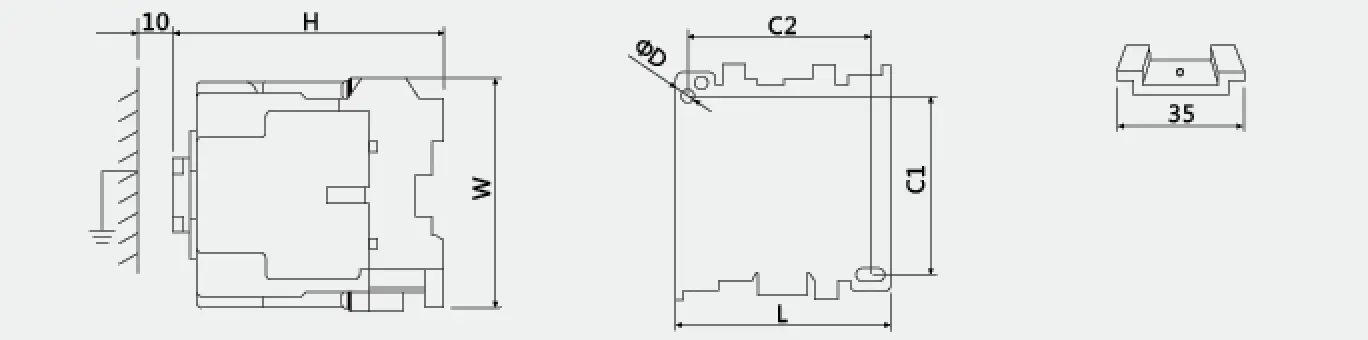

Profilo e dimensione di installazione
			Tipo	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
