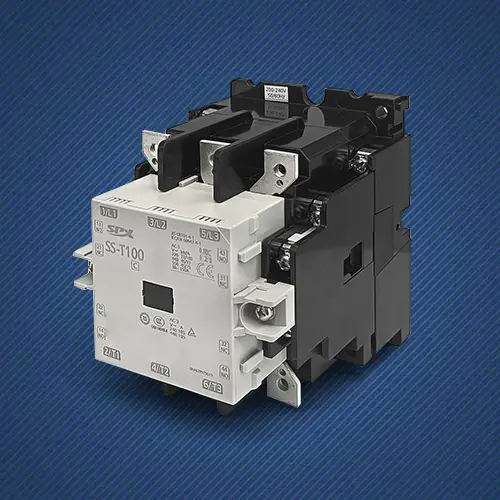

Contattore CA da 100 A

Il contattore CA da 100 A di alta qualità SPX Electric Factory è realizzato con materiale di contatto in lega a base di argento di alta qualità e un guscio in plastica tecnica con forte resistenza agli urti. La sua durata meccanica può raggiungere milioni di volte, progettata specificamente per applicazioni industriali che richiedono frequenti operazioni di avvio/arresto, riducendo al minimo i tempi di inattività per la manutenzione e riducendo il costo totale di proprietà.

Caratteristica

La corrente di lavoro nominale è fino a 100 A, che può facilmente pilotare carichi trifase ad alta potenza. La tensione della bobina standard supporta varie specifiche come 24 V CA. La tensione massima di commutazione può raggiungere 600 V CA, che può soddisfare i requisiti di vari livelli di tensione industriale.
Il resistente contattore CA da 100 A adotta un design modulare e supporta l'installazione a pannello o su guida DIN, risparmiando spazio nell'armadio e facilitando l'installazione e la manutenzione durante il lavoro.
Alcuni modelli sono dotati di funzione di contattore di sicurezza e di protezione da sovratensione, fornendo ulteriore garanzia di sicurezza per applicazioni critiche.

Informazioni di base

Corrente nominale: 100 A
Numero di poli: 3 poli (contatto principale)
Configurazione contatti principali: 3 normalmente aperti (3 NO)
Contatti ausiliari: la configurazione standard include 1 normalmente aperto (NO) e 1 normalmente chiuso (NC)

Parametri della bobina

Voltaggio bobina: 24 V AC (modello di esempio, altre tensioni possono essere personalizzate)
Tensione di ingresso: ≤ 80% della tensione nominale (valore tipico)
Tensione di rilascio: ≥ 20% tensione nominale (valore tipico)

Caratteristiche elettriche e meccaniche
Tensione nominale di isolamento: 690 V CA
Tensione massima di commutazione: 600 V CA
Potenza nominale: in grado di controllare un motore trifase da circa 55kW a tensione 380V AC
Durata meccanica: fino a 1.000.000 di operazioni
Durata elettrica: sotto carico nominale, il valore tipico supera 100.000 operazioni

Livello di protezione: IP20, impedisce alle dita di toccare parti pericolose
Intervallo di temperatura di lavoro: da -5°C a+60°C
Intervallo di temperatura di stoccaggio: da -40 ° C a +70 ° C

Applicazione

Il contattore CA da 100 A disponibile in stock controlla motori asincroni trifase per ventilatori, pompe, compressori, trasportatori e altri macchinari pesanti.
Utilizzato per il controllo della potenza di unità centrali di condizionamento dell'aria, ventilatori di torri di raffreddamento e grandi pompe dell'acqua.
Come componente chiave della commutazione dei condensatori e del sistema di trasferimento automatico della potenza (ATS).
Controlla grandi gruppi di luci, porte elettriche, attrezzature sceniche e altri carichi ad alta corrente.
