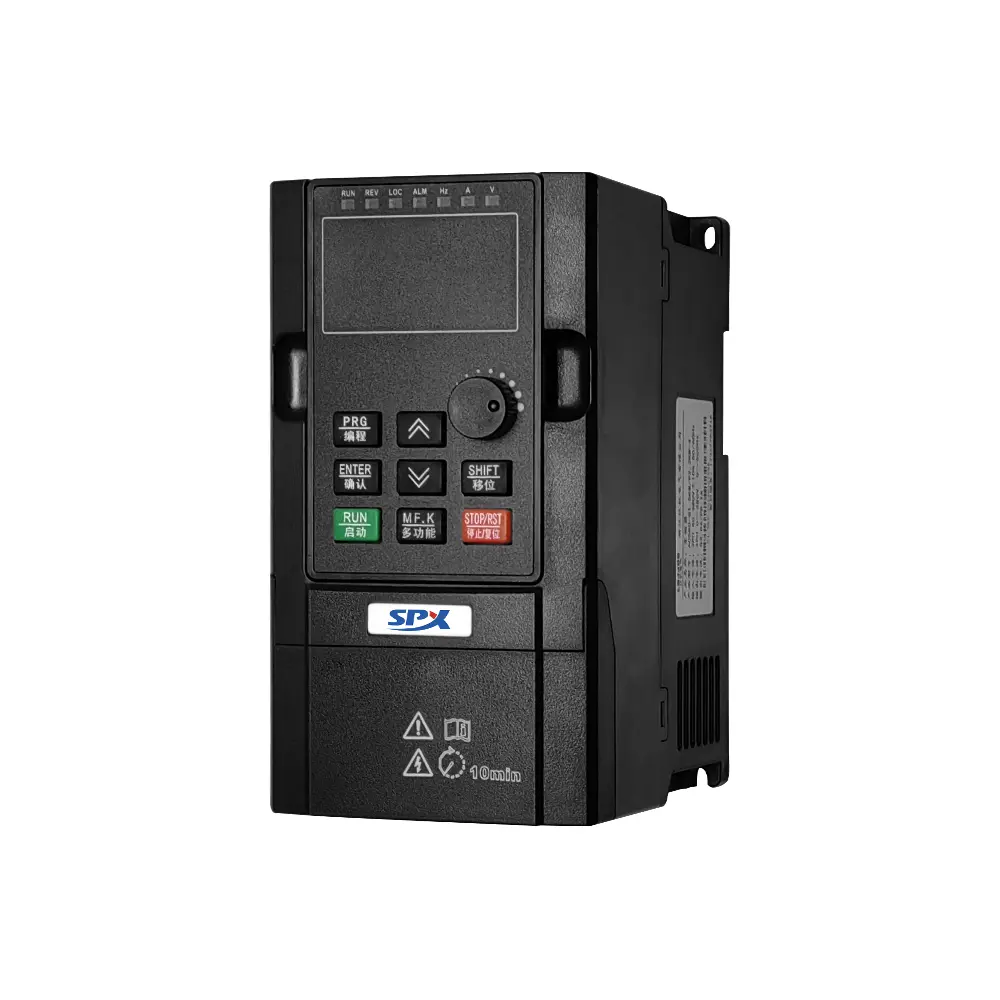

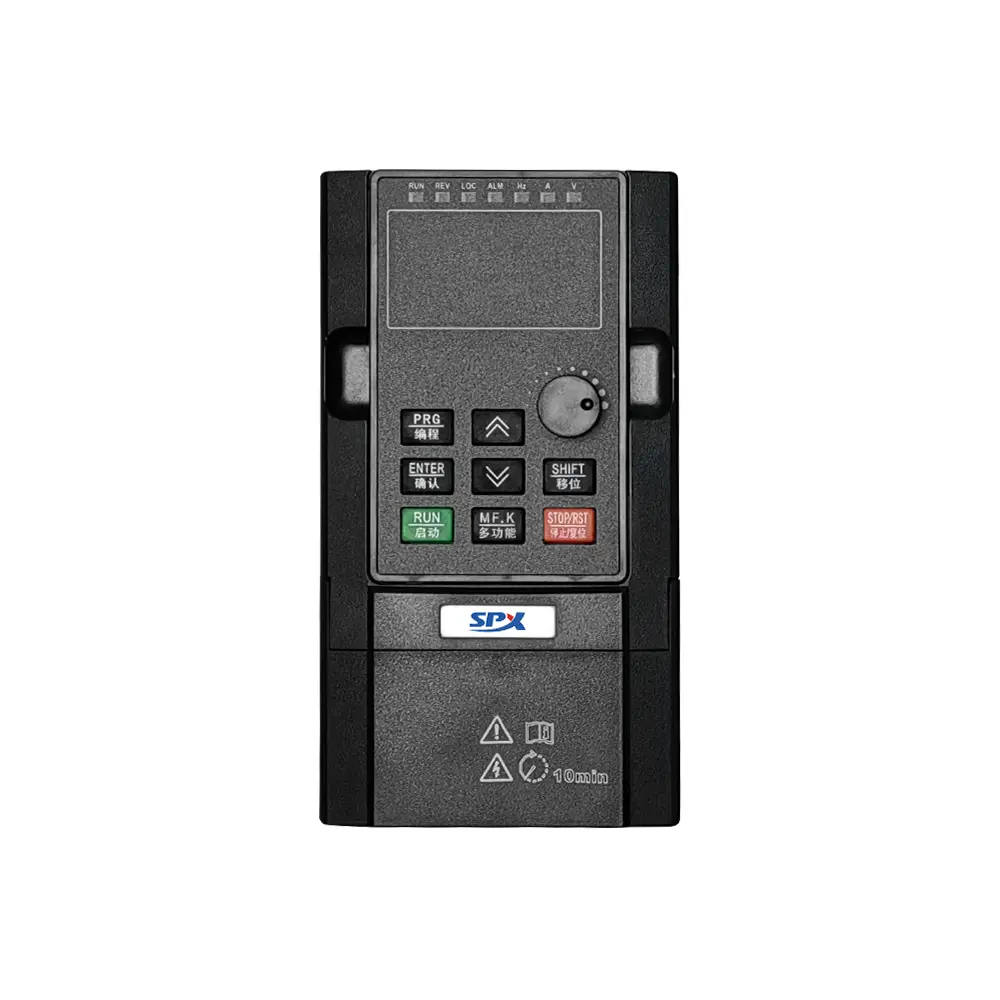

Convertitore di frequenza VFD CC

Il convertitore di frequenza DC VFD personalizzato SPX abbandona il tradizionale raddrizzatore nella parte anteriore del convertitore di frequenza e comunica direttamente con il bus DC, traducendo in modo efficiente la potenza DC stabile in potenza AC regolabile richiesta dal motore in un unico passaggio. Nell'era della struttura energetica che si evolve verso la corrente distribuita e continua, la corrente continua nativa generata da impianti fotovoltaici, accumulatori di energia a batteria, celle a combustibile, ecc. spesso deve subire molteplici conversioni inefficienti "AC-DC-AC" quando si alimentano carichi CA. Non si tratta solo di una semplificazione dei componenti, ma anche di un salto di efficienza energetica del sistema e di un'innovazione nell'architettura.

Eliminando i circuiti di rettifica in ingresso e di correzione del fattore di potenza dei tradizionali convertitori di frequenza, il processo di conversione dell'energia viene ridotto e l'efficienza complessiva del sistema viene generalmente migliorata del 2% -5%, soprattutto sotto carichi parziali dove i vantaggi sono più evidenti.

Struttura topologica semplificata, con volume e peso generalmente inferiori rispetto ai convertitori di frequenza con ingresso CA con le stesse specifiche e allo stesso livello di potenza. Il convertitore di frequenza DC VFD all'ingrosso è più favorevole all'installazione integrata in armadi DC con spazio limitato.

Progettato per adattarsi ai comuni livelli di tensione CC come 200-400 V CC, 500-800 V CC, ecc., può essere collegato direttamente a stringhe fotovoltaiche, pacchi batteria o sbarre di distribuzione CC.

Quando il motore è nello stato di generazione di energia (ad esempio quando vengono abbassati oggetti pesanti o l'apparecchiatura si ferma urgentemente), può inviare in modo efficiente l'energia rigenerata al bus CC per utilizzarla da altri carichi o immagazzinarla nella batteria, ottenendo la circolazione interna e il massimo utilizzo dell'energia nella rete CC.

Essendo alimentato interamente dal bus DC, il convertitore di frequenza DC VFD di alta qualità funziona senza essere influenzato da fluttuazioni di tensione, sfarfallio di frequenza o inquinamento armonico dalla rete elettrica AC, fornendo energia estremamente pura e stabile al motore, rendendolo particolarmente adatto per apparecchiature di precisione con requisiti estremamente elevati di qualità dell'energia.

Nelle microreti CC, è più semplice proteggere selettivamente e cooperare con gli interruttori automatici e i fusibili CC a monte, semplificando l'architettura di protezione del sistema.

Topologia principale:

Sbarre collettrici positive e negative di ingresso CC → condensatore di supporto CC → unità inverter intelligente (basata su IGBT/SiC) → uscita filtrata dell'alimentazione CA trifase al motore. Rispetto ai tradizionali convertitori di frequenza: ingresso CA → ponte raddrizzatore → condensatore del bus CC → ponte inverter → uscita.

Applicazione

Collega direttamente quadri fotovoltaici CC o batterie di accumulo dell'energia per azionare carichi come pompe dell'acqua e ventilatori e costruire efficienti sistemi off-grid o collegati alla rete.
Il convertitore di frequenza DC VFD viene utilizzato per il banco prova di guida elettrica dei veicoli elettrici, che simula direttamente l'uscita della batteria utilizzando un alimentatore DC per testare le prestazioni del controller del motore.
Nelle navi, nei data center e nelle fabbriche di semiconduttori che utilizzano sbarre CC a tensione pari o superiore a 380 V, il convertitore di frequenza CC VFD fornisce alimentazione a varie apparecchiature di alimentazione ausiliaria (compressori d'aria, pompe di raffreddamento).
Nel sistema di alimentazione CC dei camion minerari e dei macchinari di ingegneria elettrica, vengono azionate pompe idrauliche, ventilatori e altre apparecchiature.

Dati tecnici G1.5KW
