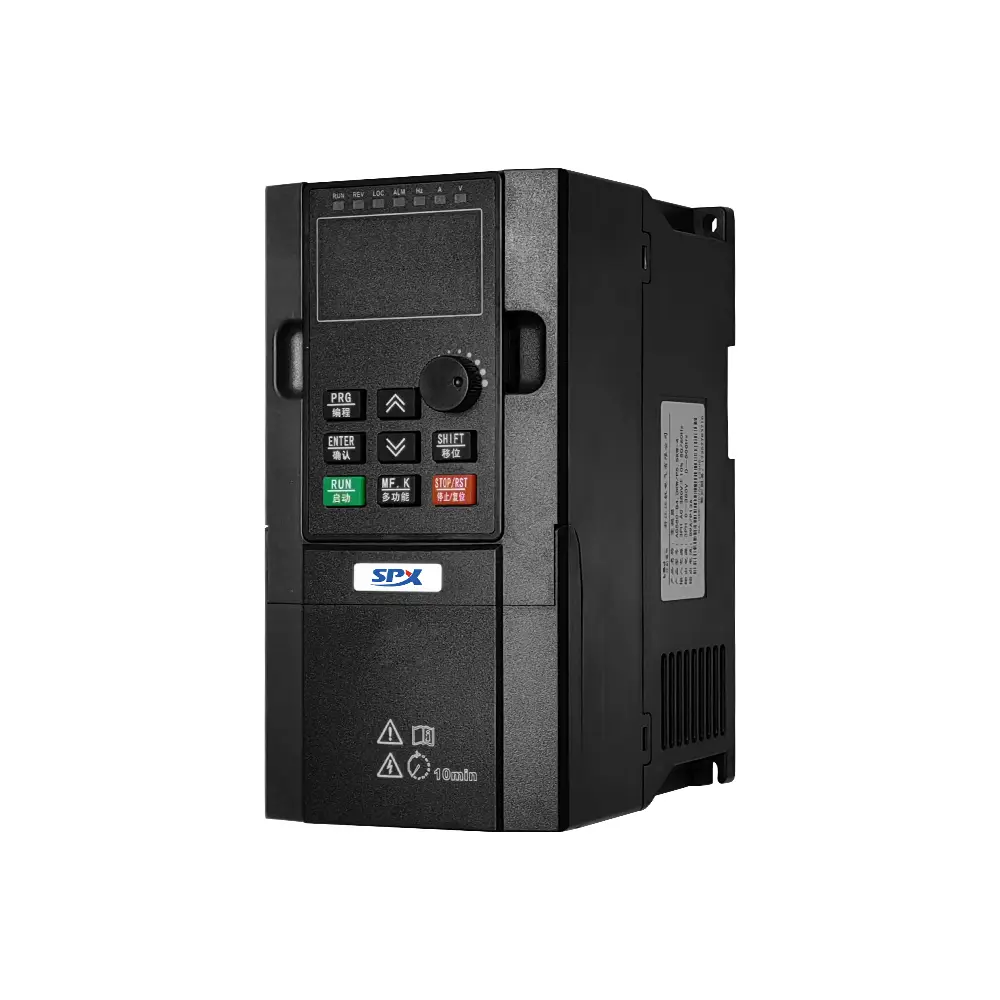

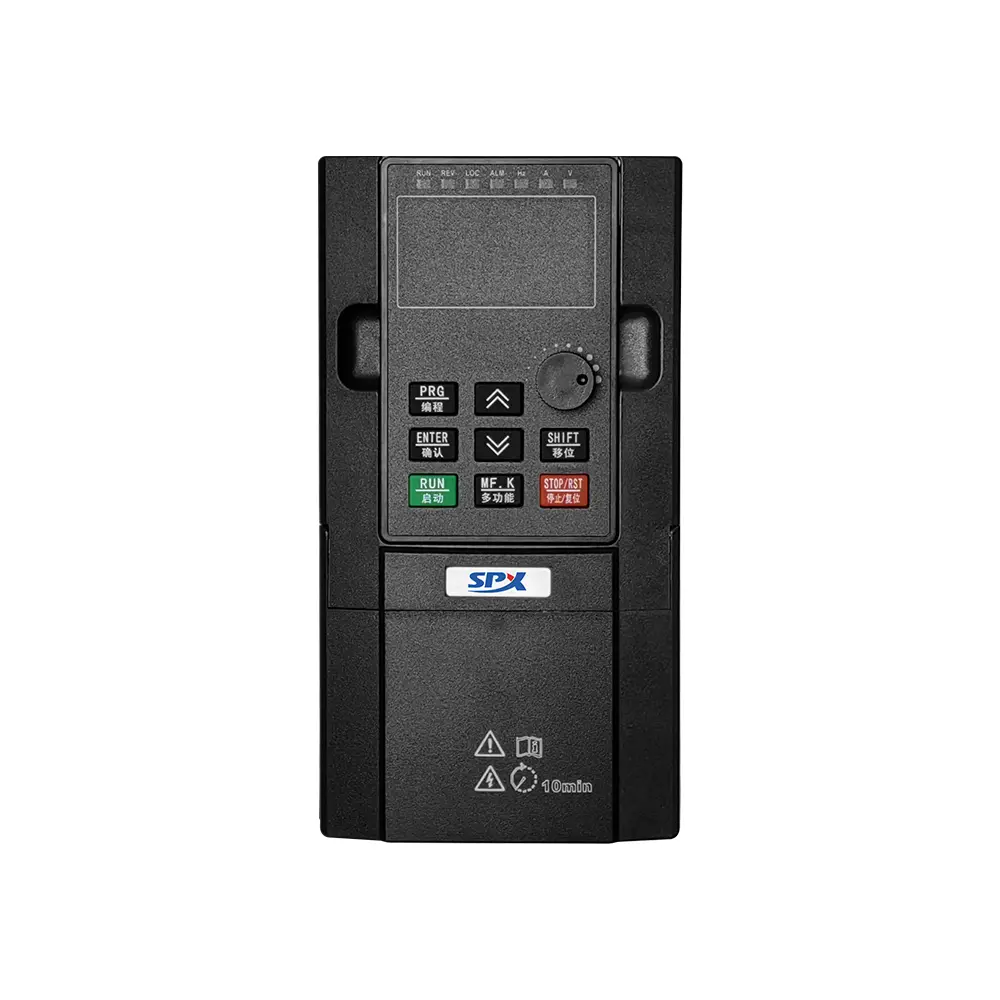

Convertitore di frequenza CA da 220 V a 380 V

In molte officine, aziende agricole o vecchi edifici in tutto il mondo, la tensione di 220 V è uno standard di alimentazione comune, mentre un gran numero di motori industriali trifase efficienti e affidabili richiedono un'alimentazione di 380 V. Il tradizionale schema del trasformatore step-up, ingombrante e inefficiente, può solo modificare la tensione e non può controllare il motore. Il convertitore di frequenza CA da 220 V a 380 V certificato CE della fabbrica SPX ha completamente risolto questo stallo tecnologico. Si tratta di un "centro di rimodellamento della potenza" che integra conversione di tensione, regolazione della velocità a frequenza variabile e controllo intelligente, consentendo di sfruttare tutto il potenziale prestazionale dei motori trifase standard senza sostituire il motore sulla base di una rete elettrica da 220 V e di godere di tutti i vantaggi offerti dalla moderna tecnologia di regolazione della velocità.

Caratteristiche:

Il convertitore di frequenza CA personalizzato da 220 V a 380 V rettifica innanzitutto l'alimentazione CA da 220 V in ingresso in CC, che viene quindi controllata da un microprocessore. Attraverso moduli inverter IGBT avanzati, sintetizza l'alimentazione CA trifase 0-380 V pura e stabile, con onda sinusoidale regolabile in frequenza. Non si tratta solo di un aumento della tensione, ma anche di una ricostruzione intelligente della qualità e della forma dell'energia.

La gestione diretta dell'inventario o del motore asincrono trifase standard da 380 V più popolare sul mercato protegge il vostro investimento esistente in beni motori, evitando i costi elevati e la scarsità di acquisto di modelli speciali di motori per adattarsi alla bassa tensione.

Elimina completamente il grave impatto sulla rete elettrica da 220 V quando il motore viene avviato direttamente (la corrente di avviamento può raggiungere 5-7 volte il valore nominale), previene lo sgancio e riduce significativamente lo stress meccanico sul meccanismo di trasmissione. La funzione di protezione elettronica completa integrata (sovracorrente, sovraccarico, sovratensione, surriscaldamento, ecc.) fornisce una doppia protezione per il motore.

Realizzare una regolazione continua e regolare della velocità del motore. Per le pompe dell'acqua e i ventilatori, il convertitore di frequenza CA da 220 V a 380 V può regolare il flusso e il volume dell'aria in base alle esigenze effettive, sostituendo valvole e deflettori inefficienti, ottenendo un notevole risparmio energetico (solitamente fino al 25% -50%); Per le macchine utensili e i nastri trasportatori è possibile ottimizzare la velocità di lavorazione e il ciclo produttivo.

Percorso tecnico e caratteristiche principali

Principio di funzionamento: Ingresso CA 220 V → rettifica e filtraggio (formando un bus CC stabile) → il microprocessore emette il segnale di controllo PWM in base all'impostazione → Il ponte inverter IGBT inverte la CC in frequenza variabile trifase e alimentazione CA a tensione variabile → uscite al motore da 380 V.

Specifiche chiave:

Alimentazione in ingresso: compatibile con 220 V monofase o 220 V trifase (a seconda del modello specifico), con forte adattabilità.
Tensione di uscita: trifase 0-380 V (tensione di linea) corrisponde alla frequenza nominale 0 (come 50 Hz/60 Hz).
Nucleo di controllo: utilizzo del controllo V/F o del controllo vettoriale ad anello aperto per garantire un'uscita di coppia stabile su un'ampia gamma di frequenze, anche a basse velocità, con ampia potenza.
Gamma di potenza: in genere copre da 0,75 kW a 22 kW, soddisfacendo le esigenze di potenza di apparecchiature di piccole e medie dimensioni fino ad alcuni macchinari di medie dimensioni.

Applicazione

I produttori esportatori progettano apparecchiature per regioni a 380 V (come Cina ed Europa) per operare in mercati con reti elettriche solo a 220 V (come alcuni paesi delle Americhe e dell'Asia) senza la necessità di modificare il motore per l'alimentazione.
Fornisci alimentazione alle apparecchiature standard recentemente aggiunte come macchine utensili CNC, miscelatori, pompe idrauliche, ecc. in vecchie fabbriche, magazzini e laboratori con linee in ingresso solo trifase o monofase da 220 V.
Per fornire energia a pompe per pozzi profondi, sistemi di irrigazione e macchinari per la lavorazione del grano in aree remote, il convertitore di frequenza CA da 220 V a 380 V utilizza le linee di trasmissione a bassa tensione esistenti per azionare apparecchiature ad alta potenza.
La pompa di raffreddamento dell'aria condizionata centralizzata e il sistema di ventilazione del centro commerciale che utilizza un motore da 380 V saranno sottoposti a un rinnovamento a risparmio energetico con conversione di frequenza. Tuttavia, quando l'alimentazione principale in loco è di soli 220 V, questa soluzione può utilizzare direttamente il motore originale.

Dati tecnici G1.5KW
