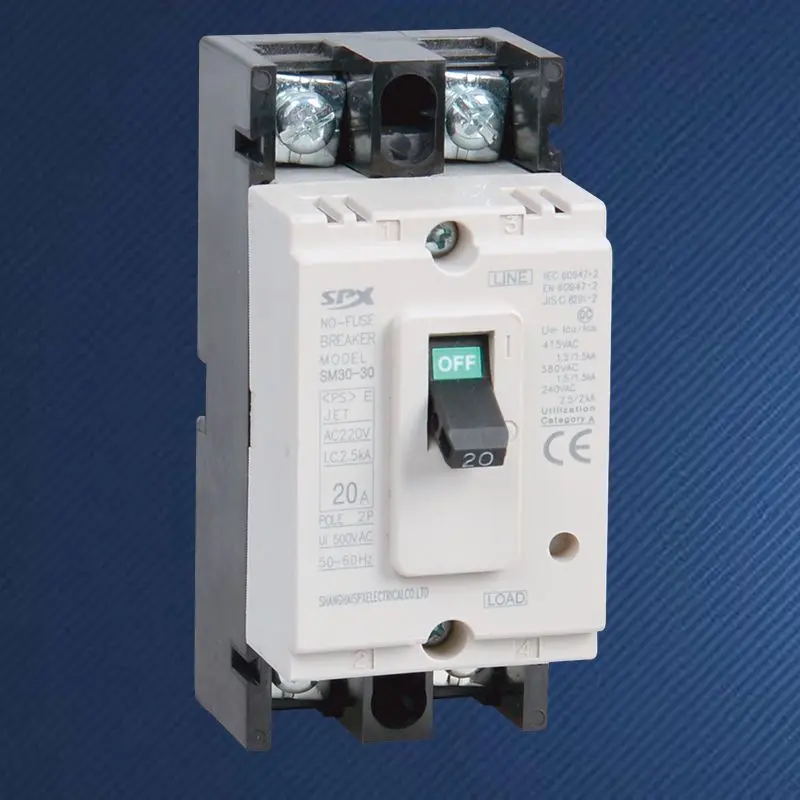

Interruttore automatico scatolato 2P 30A

Nei moderni impianti elettrici la sicurezza è il cardine su cui non si può scendere a compromessi. L'interruttore automatico scatolato SPX resistente 2P 30A è una "protezione di sicurezza" silenziosa e leale. Monitora simultaneamente i fili sotto tensione e neutro (o due fili di fase) del circuito. Quando si verifica una corrente anomala, può agire con precisione in pochi millisecondi e interrompere automaticamente il circuito difettoso. Integra la funzione di protezione dei fusibili tradizionali con la comodità del funzionamento dell'interruttore, fornendo uno strumento di protezione della linea più sicuro, più intelligente e riutilizzabile.

Vantaggio

La striscia bimetallica incorporata dell'interruttore automatico scatolato 2P 30A di alta qualità fornisce protezione da sovraccarico a tempo inverso. Quando la corrente supera leggermente il valore nominale per un lungo periodo, come in caso di sovraccarico della linea, ritarderà la disconnessione; Le bobine elettromagnetiche forniscono protezione istantanea dai cortocircuiti e possono scattare istantaneamente entro l'1% di secondo quando si incontrano correnti di cortocircuito improvvise ed estremamente elevate, con una risposta estremamente rapida.

Le posizioni "ON" e "OFF" sono chiaramente contrassegnate e il funzionamento della maniglia è fluido. Una volta attivato il guasto, la maniglia si troverà nella posizione centrale, fornendo un'indicazione intuitiva del guasto per una rapida risoluzione dei problemi.
Cablaggio e installazione stabili: utilizzando terminali a vite pressati, la connessione ad alta corrente è solida e affidabile; Il design modulare standardizzato consente una facile installazione su guide universali da 35 mm e una disposizione ordinata con altri componenti elettrici.
Il design bipolare fornisce una protezione completa dalle rotture pur essendo largo solo circa il doppio di un interruttore automatico unipolare standard. L'interruttore automatico scatolato 2P 30A certificato CE è un'opzione per piccole scatole di distribuzione e circuiti di suddivisione
protezione.
Rispetto ai fusibili che devono essere sostituiti, gli interruttori automatici scatolati 2P 30A possono essere ripristinati manualmente e riutilizzati dopo la risoluzione dei problemi, con costi di utilizzo a lungo termine inferiori e manutenzione più semplice.

Parametro MCCB degli interruttori automatici scatolati della serie SPX SM30-30

Telaio(A)		SM30-30(NF-CW)				Caratteristiche operative
Corrente nominale in (A)		(2)、3、(3.2)、5、10、15、20、30
Tensione nominale (V)		CA 400 V
Tensione di isolamento nominale (V)		CA 500 V
Numero di poli		2		3
Potere di interruzione limitato		C	S	C	S
Capacità di interruzione del cortocircuito (kA) AC400V		1.5	1.5	1.5	1.5
Azionare il cortocircuito (kA) AC400V		1	1	1	1
Immagine del profilo
	a	96		96
	b	45		67
	c	64		64
Immagine di montaggio
	d	84.5		84.5
	e	/		24
	f	5		5
Vita della macchina		7000
Vita elettrica		4000
Dispositivo di funzionamento elettrico (MD)
Maniglia rotante esterna
Dispositivo di sgancio automatico		Magnetotermico

Vista frontale
